يُعدّ معامل القدرة في إضاءة LED عاملاً مهماً لأن المباني تشتري وتوزع الطاقة الكهربائية، وليس فقط الواط المُفيد. قد لا يؤدي انخفاض معامل القدرة إلى جعل الإضاءة أقل سطوعاً بشكل ملحوظ، ولا يعني بالضرورة أن مصباح LED يستهلك طاقة حقيقية أكبر للحصول على نفس الناتج. مع ذلك، قد يُعرّض ذلك المشتري لمخاطر من خلال زيادة القدرة الظاهرية، وكبر حجم البنية التحتية الكهربائية، وغرامات شركات الكهرباء، وشكوك حول جودة المُشغّلات، وضعف الالتزام بشروط المناقصات.
إن السؤال المفيد في عملية الشراء لا يقتصر على ما إذا كانت المواصفات تنص على أن معامل القدرة أكبر من 0.9. بل يجب على المشتري أن يسأل عن الجهد والحمل وحالة التعتيم ونوع المشغل ودرجة الحرارة وإصدار المنتج الذي تم قياس القيمة عنده، وما إذا كان التشوه التوافقي الكلي، وتيار البدء، والحماية من زيادة التيار، ونطاق الشهادة يدعم نفس وحدة الإضاءة المذكورة في العرض.
الوجبات السريعة الرئيسية
- يقارن عامل القدرة القدرة الحقيقية بالواط مع القدرة الظاهرية بالفولت أمبير؛ إنها إشارة للسعة والجودة، وليست تصنيفًا للسطوع.
- يمكن أن يؤدي عامل القدرة العالي إلى تقليل الطلب على كيلو فولت أمبير وتجنب العقوبات، ولكن يجب مراجعته جنبًا إلى جنب مع التشوه التوافقي الكلي وجودة المشغل والتعتيم وحالة الحمل.
- يجب أن تتطابق ادعاءات عامل القدرة مع المحرك النهائي، والجهد، والقدرة الكهربائية، ومستوى التعتيم، وإصدار الإنتاج.
- بالنسبة لطلبات عروض أسعار إضاءة LED، يجب على المشترين طلب دليل على معامل القدرة (PF) والتشوه التوافقي الكلي (THD) على مستوى التركيبات، وليس فقط كتيب المشغل.
ما هي التغيرات في معامل القدرة في مشروع الإضاءة؟
تجيب الواط والفولت أمبير على أسئلة مختلفة
تُعرّف مواصفات وحدات الإضاءة المعتمدة من برنامج ENERGY STAR معامل القدرة بأنه القدرة الداخلة مقسومة على الجهد مضروبة في التيار. وبلغة أبسط في مجال المشتريات، تُشير الواط إلى القدرة الفعلية التي تؤدي عملاً مفيداً، بينما يُشير الفولت أمبير إلى مقدار السعة الكهربائية التي يجب أن تحملها الدائرة. قد تمتلك وحدة الإضاءة نفس القدرة الكهربائية ولكنها تسحب تياراً مختلفاً تبعاً لتصميم وحدة التشغيل ومعامل القدرة.
يُعدّ هذا التمييز بالغ الأهمية في مشاريع الإضاءة الكبيرة. فوجود عدد قليل من المصابيح ذات معامل القدرة المنخفض قد لا يُغيّر قرارًا في مكتب صغير. بينما قد تؤثر مئات أو آلاف من وحدات إضاءة LED في مستودع أو موقف سيارات أو نفق أو سلسلة متاجر أو ممر خدمة مركز بيانات على تحميل اللوحة الكهربائية، وسعة المحول، وحجم المولد، وتخطيط الكابلات، ورسوم الطلب. قد لا يلاحظ المشتري المشكلة في الأرضية المضاءة، لكن النظام الكهربائي يلاحظها.
غالباً ما يُقدّم شرحٌ غير دقيق لمعامل القدرة، يُزعم فيه أن انخفاضه يُهدر ببساطة استهلاك الطاقة (كيلوواط/ساعة) للمستهلك. هذا غير صحيح. ففي كثير من الحالات، لا تزال القدرة الفعلية هي التي تُحدّد قراءة عداد الطاقة. يكمن الخطر في أن انخفاض معامل القدرة يزيد من القدرة الظاهرية، مما قد يؤدي إلى فرض قيود على السعة أو غرامات من شركة الكهرباء. لذا، ينبغي أن تُساعد مقالةٌ أفضل المستهلك على التمييز بين كفاءة الطاقة، والسعة الكهربائية، ومؤشرات الأداء.
ينتمي PF إلى جانب THD، وليس بمفرده.
تتطلب الجداول الفنية لمعيار DLC V5.1 أن تستوفي وحدات الإضاءة المؤهلة معايير معامل القدرة والتشويه التوافقي الكلي . يُعدّ هذا التوافق مهمًا لأن مشغلات LED قادرة على تشكيل التيار بطرق تؤثر على كلٍّ من القدرة الظاهرية والتشويه التوافقي. قد يغفل المشتري الذي يطلب معامل القدرة فقط عن مشكلة في جودة المشغل تظهر من خلال التشويه التوافقي الكلي، أو تيار البدء، أو سلوك التعتيم، أو أدلة التوافق الكهرومغناطيسي.
تتناول مستويات منتجات IEA 4E LED عامل الإزاحة والتشويه التوافقي الكلي كمؤشرات أداء لمنتجات الإضاءة. حتى عندما لا يستخدم المشتري هذه المستويات كشرط رسمي، فإن الهيكل مفيد: ينبغي مراجعة جودة الطاقة كمجموعة من السلوكيات الكهربائية بدلاً من رقم واحد معزول في ورقة البيانات.
كيف يؤثر انخفاض معامل القدرة على الحمل الظاهري

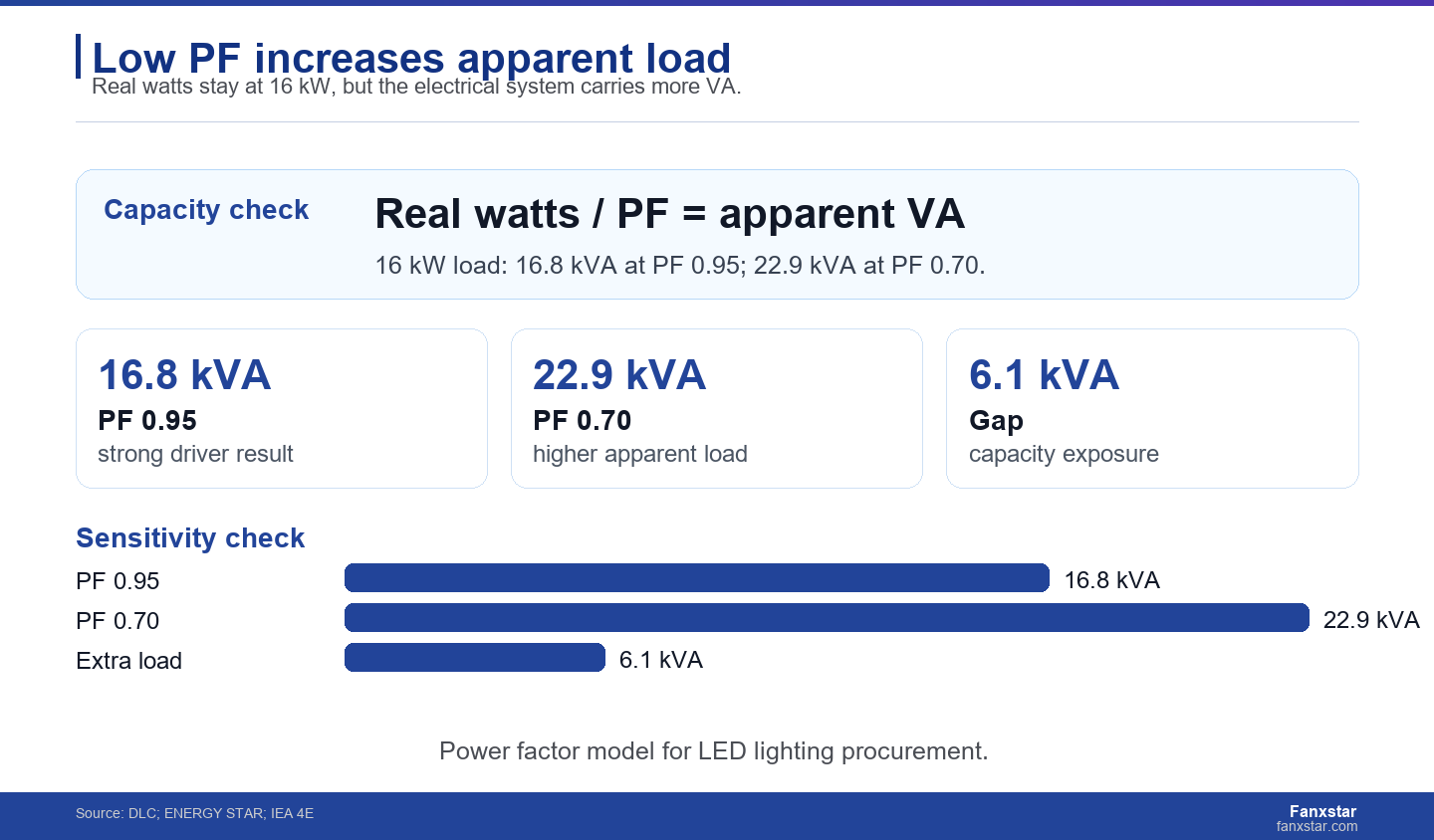

حساب توضيحي لـ kVA
لنأخذ مثالاً سريعاً لحمل إضاءة بقدرة 16 كيلوواط. عند معامل قدرة 0.95، تبلغ القدرة الظاهرية حوالي 16.8 كيلو فولت أمبير. وعند معامل قدرة 0.70، تبلغ القدرة الظاهرية حوالي 22.9 كيلو فولت أمبير. وبالتالي، قد يتطلب نفس حمل الإضاءة الفعلي قدرة ظاهرية إضافية تبلغ حوالي 6.1 كيلو فولت أمبير. قد يكون هذا الأمر مقبولاً في غرفة صغيرة، ولكنه قد يصبح مشكلة في التصميم والتشغيل في منشأة متعددة الفروع.
لهذا السبب، يُعدّ عامل القدرة مهمًا حتى عندما تبدو قدرة مصابيح LED جذابة. قد يختار المشتري مجموعة تشغيل منخفضة التكلفة، ويحقق هدف التدفق الضوئي، ومع ذلك يُقدّم تصميمًا كهربائيًا ضعيفًا لمشروع واسع النطاق. كلما زاد عدد المصابيح في المشروع، ازدادت أهمية مواءمة عامل القدرة، والتشويه التوافقي الكلي، وبيانات التشغيل، وافتراضات التصميم الكهربائي.
توضح إدارة معلومات الطاقة الأمريكية (EIA) عوامل تسعير الكهرباء بشكل عام، ولكن قد تتضمن تعريفات الكهرباء التجارية الفردية أيضًا معالجة الطلب أو جودة الطاقة. ينبغي على المشتري الاستفسار من مهندس المنشأة أو مدير حساب شركة الكهرباء عما إذا كانت هناك غرامات على انخفاض معامل القدرة أو معالجة للطلب بالكيلوفولت أمبير. لا يمكن لمقال عام معرفة التعريفة المحلية، لذا ينبغي أن يشرح المقال للمشتري ما يجب التحقق منه.
يمكن أن يؤدي خفض الإضاءة إلى تغيير النتيجة المقاسة
يكون معامل القدرة في أفضل حالاته عادةً بالقرب من الحمل المقنن، وقد ينخفض عند الأحمال المنخفضة جدًا، وذلك تبعًا لتصميم وحدة التشغيل. إذا كان مشروع الإضاءة سيستخدم التعتيم من 0 إلى 10 فولت، أو تقنية DALI، أو وضع الاستعداد باستخدام مستشعر الحركة، أو استغلال ضوء النهار، أو وضع الاستعداد في حالات الطوارئ، فينبغي على المشتري الاستفسار عما إذا كانت بيانات معامل القدرة والتشويه التوافقي الكلي تنطبق فقط عند أقصى قدرة خرج أم أيضًا عند حالات التشغيل السائدة خلال ساعات العمل الفعلية.
يُعدّ هذا الأمر بالغ الأهمية للمستودعات والمرائب والممرات التي تعمل فيها المصابيح لساعات طويلة بمستويات إضاءة تتراوح بين 10% و20% و30%. إذ يُمكن للموقع توفير الطاقة من خلال خفض شدة الإضاءة مع تغيير ظروف تحميل وحدة التحكم. ويتطلب طلب عروض الأسعار القوي تحديد سلوك وحدة التحكم بما يتوافق مع تسلسل التحكم، وليس فقط قيمة الإخراج الكاملة المذكورة في ورقة البيانات.
المعايير وحدود البرامج التي يراها المشترون غالبًا
يُعدّ عامل القدرة (PF) الأكبر من 0.9 إشارة تجارية شائعة
تستخدم العديد من مواصفات وحدات إضاءة LED التجارية معامل قدرة (PF) أكبر من 0.9 كعتبة جودة مختصرة. مع أنه ليس القيمة الوحيدة المقبولة في كل سوق أو نوع منتج، إلا أنه شائع لأنه يُبقي الحمل الظاهري أقرب إلى الحمل الحقيقي. عندما يُذكر في العطاء معامل قدرة أكبر من 0.9، ينبغي على المشترين الاستفسار عما إذا كانت هذه القيمة خاصة بوحدة الإضاءة كاملةً، وجهد الإدخال المُقنن، ووضع التشغيل ذي الصلة.
تختلف مواصفات مصابيح ENERGY STAR باختلاف أنواعها، مما يُبرز أهمية فئة المنتج. فمتطلبات المصباح تختلف عن متطلبات مصابيح الإضاءة العالية، أو المصابيح الخطية المقاومة للماء، أو مصابيح الطوارئ، أو تجهيزات الإضاءة الصناعية المصممة خصيصًا. لذا، ينبغي على المشترين تجنب نسخ عتبة معامل القدرة من فئة منتجات إلى أخرى دون دراسة السوق وسياق المناقصة.
يحتاج الادعاء إلى سياق قياس
قد يذكر المورد قيمة معامل القدرة (PF) أعلى من 0.95 في عرض السعر، لكن المشتري لا يزال بحاجة إلى معلومات إضافية: جهد الدخل، والتردد، والقدرة المقدرة، ونسبة الحمل، ونوع المشغل، وطريقة الاختبار، وما إذا كان القياس نموذجيًا أم مضمونًا. إذا كان المشروع يستخدم قدرات متعددة أو خيارات تعتيم مختلفة، فقد يتطلب كل إصدار أدلة منفصلة.
في مشاريع العلامات التجارية الخاصة أو مشاريع التصميم والتصنيع حسب الطلب، يُعدّ استبدال مكبرات الصوت الخطر الرئيسي. قد تستخدم العينة الأولى مكبر صوت ذو كفاءة طاقة وتشوه توافقي كلي ممتازين. وقد يتحول الإنتاج لاحقًا إلى مكبر صوت آخر بسبب السعر أو التوافر أو الموافقات الإقليمية. ما لم يتحكم المشتري في عمليات الاستبدال، فقد تنفصل الأدلة الكهربائية عن المنتج المُشحون.
ينبغي ربط معامل القدرة بمخاطر التركيبات والمشاريع
تختلف المواقف منخفضة المخاطر عن المواقف عالية المخاطر
قد لا يستدعي منتج زخرفي صغير ذو ساعات تشغيل قليلة مراجعة مطولة لجودة الطاقة. أما المشاريع التجارية أو الصناعية ذات ساعات التشغيل الطويلة، فينبغي التعامل معها بشكل مختلف. فالمستودعات، ومراكز الخدمات اللوجستية، ومصانع الأغذية، ومواقف السيارات، ومناطق دعم مراكز البيانات، والمتاجر الكبرى، والبنية التحتية العامة، قد تتضمن عددًا كبيرًا من التجهيزات، وجداول تشغيل طويلة، ووثائق قبول رسمية. وفي هذه الحالات، تُعدّ أدلة جودة الطاقة جزءًا من ملف المشتريات.
ينبغي على المشتري أيضًا مراعاة ما إذا كانت الإضاءة متصلة بمصدر طاقة احتياطي، أو أنظمة طوارئ، أو بنية تحتية كهربائية حساسة. قد يؤدي سوء سلوك السائق إلى تعقيد عملية تحديد حجم المولد، وتخطيط نظام الطاقة غير المنقطعة (UPS)، واختيار قواطع الدائرة، وحالات انقطاع التيار غير المرغوب فيها. لا يُجيب معامل القدرة وحده على هذه التساؤلات، ولكنه يفتح المجال للحوار الصحيح مع مصمم الأنظمة الكهربائية.
لا تضحّي بالأداء البصري من أجل تحقيق رقم معين.
يُعدّ عامل القدرة مهمًا، لكنه لا يُغني عن التصميم البصري. فحتى لو كان جهاز الإضاءة ذو عامل قدرة عالٍ وتوزيع ضعيف، فقد يفشل المشروع. لذا، ينبغي على المشتري تقييم شدة الإضاءة (اللومن)، وشعاع الضوء، والوهج، ودرجة حرارة اللون، ومؤشر تجسيد اللون، والوميض، وتصنيف الحماية من دخول الماء والغبار، والتصميم الحراري، وسهولة الصيانة، والشهادات، جميعها معًا. يدعم مُشغّل الإضاءة المُناسب تصميم الإضاءة، لكن لا ينبغي أن يكون السبب الوحيد لاختيار جهاز الإضاءة.
يُعرّف برنامج ENERGY STAR كفاءة إضاءة LED من حيث إنتاج ضوء مفيد بكفاءة أعلى من التقنيات القديمة. يرتبط عامل القدرة بجانب الإدخال الكهربائي، لذا يجب على المشترين عدم الخلط بينه وبين الكفاءة الضوئية. يُجيب مصباح بقدرة 150 لومن/واط وعامل قدرة ضعيف عن مصباح بقدرة 130 لومن/واط وعامل قدرة قوي على أسئلة مختلفة: قد يستهلك الأول طاقة أقل فعليًا للإضاءة، بينما قد يكون الثاني أنظف من حيث الحمل الظاهري وكفاءة التشغيل. غالبًا ما يتطلب المشروع الأمثل كلاً من نظام بصري قوي ونظام كهربائي موثوق.
يُعدّ هذا التمييز مفيدًا في هندسة القيمة. فإذا خفّض المورّد التكلفة بتغيير المحرّك، ينبغي على المشتري الاستفسار عمّا إذا كان هذا التغيير يؤثر على القدرة الكهربائية الفعلية (بالواط)، ومعامل القدرة (PF)، والتشويه التوافقي الكلي (THD)، وسلوك التعتيم، والحماية من زيادة التيار، والضمان، ونطاق الشهادات. وإذا خفّض المورّد القدرة الكهربائية (بالواط) بتغيير تيار لوحة LED أو البصريات، ينبغي على المشتري الاستفسار عمّا إذا كان خرج الإضاءة، والوهج، والإجهاد الحراري، والحفاظ على التدفق الضوئي (اللومن) لا تزال متوافقة مع التصميم. يجب إدراج معامل القدرة ضمن مراجعة الإصدار الشاملة هذه، وليس في ملحق كهربائي منفصل لا يراجعه أحد قبل تقديم الطلب.
يربط ملف التوريد الأقوى جودة الكهرباء بحالة الاستخدام الفعلية. ففي مخزن التبريد، يجب أن يعمل المحرك بكفاءة في درجة الحرارة المحيطة. وفي مرآب السيارات، قد تكون الحماية من زيادة التيار والتحكم فيها مهمة إلى جانب عامل الأداء. وفي مصنع الإنتاج، قد تكون عوامل مثل الوميض والتوافق الكهرومغناطيسي وسهولة الصيانة مهمة. وفي ممر خدمة مركز البيانات، قد تكون عوامل مثل الموثوقية والمراقبة واستجابة الطوارئ مهمة. ولا يمكن لرقم عامل أداء واحد أن يحل محل سياق المشروع.
لغة طلب عروض الأسعار لإثبات معامل القدرة
الحد الأدنى من الأدلة المطلوبة
يمكن أن يتضمن طلب عرض الأسعار العملي ما يلي: تقديم معامل القدرة ونسبة التشوه التوافقي الكلي (THD) على مستوى وحدة الإضاءة عند جهد الإدخال المقنن، والقدرة المقننة، وظروف التعتيم المخطط لها؛ تحديد طراز وحدة التشغيل؛ بيان ما إذا كان يُسمح بالاستبدال؛ والتأكيد على أن بيانات معامل القدرة ونسبة التشوه التوافقي الكلي تنطبق على التكوين المُشحن. تحمي هذه الجملة المشتري من كتيب وحدة التشغيل الذي لا يتطابق مع وحدة الإضاءة النهائية.
بالنسبة للطلبات الكبيرة، أضف متطلبات تيار البدء، والحماية من زيادة التيار، ودليل التوافق الكهرومغناطيسي، وإشارة إلى تقرير الاختبار، واشتراط إخطار المشتري قبل إجراء أي تغييرات على وحدة التحكم، أو لوحة LED، أو واجهة التعتيم، أو الأسلاك. إذا كان للمشروع حد أدنى إلزامي للمناقصة، فاذكر هذا الحد مباشرةً واطلب من المورد توضيح مدى استيفاء المنتج له.
كيفية مراجعة إجابة المورد
يُقدّم المورّد إجاباتٍ قوية تُحدّد نوع المُشغّل، وطراز الجهاز، والجهد، والقدرة الكهربائية، ومعامل القدرة، والتشويه التوافقي الكلي، وتقرير الاختبار، وحدود التكوين. أما الإجابات الضعيفة فتكتفي بذكر معامل قدرة عالٍ فقط، أو لا تُشير إلى وجود مشكلة، أو تستخدم قيمةً من فئة منتجات مختلفة. ينبغي على المشترين توخّي الحذر الشديد عندما يُقدّم المورّد خياراتٍ مُتعدّدة للمُشغّلات بأسعارٍ مُختلفة، إذ قد لا يُقدّم الخيار الأقل تكلفة نفس الأدلة على جودة الطاقة.
إذا كان المشروع يستخدم أجهزة استشعار أو خاصية التعتيم، فاطلب معلومات حول وضع الاستعداد. إذا كان المشروع سيُباع في سوق يخضع لشروط محددة أو متطلبات مناقصة، فاطلب النسخة المحددة التي ستُوضع عليها الملصقات وتُشحن. إذا لم يتمكن المورد من ربط الأدلة بالطلب، فاحتفظ بالموافقة الفنية حتى يتم سد هذه الثغرة.
تطبيق فانكستار مناسب
أين ينبغي على مشتري فانكستار استخدام قائمة التحقق هذه؟
تُعدّ بيانات معامل القدرة ذات أهمية بالغة في جميع منصات الإضاءة الخطية ، ومصابيح LED المقاومة للعوامل الجوية ، وإضاءة مستشعرات الحركة ، ومنتجات إضاءة الطوارئ ، وخدمات تصميم وتصنيع إضاءة LED حسب الطلب . وتزداد أهميتها بشكل خاص عندما يتضمن المشروع عددًا كبيرًا من وحدات الإضاءة، وأنظمة تحكم، وخيارات طوارئ، وتغييرات في العلامة التجارية الخاصة، أو عتبات مناقصات رسمية.
يمكن للمشترين ربط هذا الموضوع بأنظمة التحكم في إضاءة LED للمنشآت الصناعية ، وقائمة التحقق من شهادات LED لمشتري التصميم والتصنيع الأصلي ، وخيارات تصميم إضاءة LED المخصصة . بإمكان Fanxstar مراجعة الجهد المستهدف، والقدرة الكهربائية، والمشغل، ووضع التعتيم، ومتطلبات السوق قبل اعتماد العينة، وهو ما يُعد أسهل بكثير من تعديل ملف الأدلة بعد الإنتاج.
الأسئلة الشائعة
هل يؤدي انخفاض معامل القدرة إلى زيادة استهلاك الطاقة بالكيلوواط/ساعة؟
لا يؤدي انخفاض معامل القدرة تلقائيًا إلى زيادة استهلاك الطاقة الفعلي للمصباح للحصول على نفس شدة الإضاءة. يكمن الخطر الأكبر في ارتفاع القدرة الظاهرية، واحتمالية فرض رسوم أو غرامات على الاستهلاك، وضعف تخطيط القدرة الكهربائية.
ما هو معامل القدرة الجيد لإضاءة LED؟
تستخدم العديد من مواصفات وحدات الإضاءة التجارية LED عامل القدرة الأكبر من 0.9 كعتبة للجودة، ولكن المتطلبات الصحيحة تعتمد على نوع المنتج والسوق والمناقصة والسائق والحمل وظروف التعتيم.
لماذا يجب فحص نسبة التشوه التوافقي الكلي (THD) باستخدام عامل الأداء (PF)؟
يصف كل من معامل القدرة والتشويه التوافقي الكلي السلوك الكهربائي. قد يلبي مشغل الطاقة أحد التوقعات ولكنه قد يتسبب في مشكلة أخرى تتعلق بجودة الطاقة، لذا ينبغي على المشترين طلب كليهما في المشاريع الكبيرة أو التي تتطلب الامتثال للمعايير.
هل يمكن أن يؤثر خفض الإضاءة على معامل القدرة؟
نعم. تُظهر بعض مشغلات مصابيح LED سلوكًا مختلفًا في معامل القدرة (PF) والتشويه التوافقي الكلي (THD) عند الأحمال المنخفضة أو حالات التعتيم. ينبغي على المشترين الذين يستخدمون خاصية التعتيم في وضع الاستعداد أو التحكم في الإشغال طلب أدلة على حالات التشغيل ذات الصلة.
ما الذي يجب على مشتري التصميم والتصنيع الأصلي كتابته في طلب عرض الأسعار؟
اطلب معامل القدرة (PF) ومعامل التشوه التوافقي الكلي (THD) على مستوى وحدة الإضاءة عند الجهد المقنن والقدرة المقننة وحالة التعتيم المخطط لها؛ واطلب طراز المشغل وقاعدة الاستبدال؛ وتأكد من أن الأدلة تنطبق على التكوين النهائي الذي تم شحنه.
