يُعدّ مؤشر UGR تقديرًا للوهج في سياق المشروع، لذا لا ينبغي للمشتري اعتبار انخفاض قيمة UGR في المنتج دليلًا على أن المساحة المُثبّتة ستكون مريحة بصريًا. ولا يقتصر السؤال العملي للمشتري على معنى UGR فحسب، بل يتعداه إلى ما إذا كان المورّد قادرًا على توضيح كيفية تأثير التركيبات والتصميم واتجاه الرؤية وسطح الغرفة وطريقة الحساب على نتيجة الوهج المُعلنة.
توضح صفحة CIE 117-1995 الخاصة بالوهج المزعج أن معادلة UGR تأخذ في الاعتبار موقع المشاهد واتجاه نظره. ويصف معجم DLC UGR هذه المعادلة بأنها طريقة موصى بها من قبل CIE لتقييم احتمالية الوهج المزعج. هاتان الحقيقتان توضحان القاعدة الأولى بوضوح: UGR جزء لا يتجزأ من تركيبات الإضاءة، وليست مجرد ملصق على وحدة إضاءة.
الوجبات السريعة الرئيسية
- تقوم UGR بتقدير الوهج المزعج للإضاءة الداخلية؛ وتشير القيم المنخفضة عمومًا إلى انخفاض مستوى الإزعاج المتوقع في ظل الظروف التي تم نمذجتها.
- ينبغي التعامل مع ادعاء UGR في الكتالوج كإشارة فحص حتى يرى المشتري الملف الضوئي، وافتراضات الغرفة، ورؤية المراقب، وطريقة الحساب.
- يُعد UGR مفيدًا للغاية لاتخاذ قرارات الراحة البصرية الداخلية، ولكنه لا يحل محل الوهج أو التباين أو الوميض أو التوحيد أو المهمة أو مراجعة العينة.
- يمكن لوحدات الإضاءة LED ذات المصادر الساطعة الصغيرة أن تخلق تباينًا عاليًا في الإضاءة، لذا فإن المشتت والعدسة وارتفاع التركيب والمنطقة المضيئة مهمة.
- ينبغي على مشتري منتجات Fanxstar تحديد المهمة المستهدفة والبيئة قبل طلب تعديلات على العدسات المخصصة أو ناشر الضوء منخفض الوهج.
ما يقيسه مؤشر UGR وما لا يقيسه
يتعلق مؤشر UGR بالوهج المزعج المتوقع، وليس بجودة الإضاءة الإجمالية.
بحسب مصدر "فهم تصنيف الوهج الموحد" الصادر عن DLC ، يشرح هذا المصدر سبب اشتراط تصنيف الوهج الموحد (UGR) للحصول على تصنيف "ممتاز"، وكيف تقوم DLC بتقييمه. تكمن أهمية هذا الأمر للمشترين في أن تصنيف الوهج الموحد أصبح اختصارًا مفيدًا في شراء مصابيح LED، إلا أن هذا الاختصار قد يكون مضللًا عند فصله عن سياق الحساب.
لا يُعدّ مؤشر UGR مقياسًا شاملاً لجودة الإضاءة. فهو لا يُثبت بمفرده الإضاءة المناسبة للمهمة، أو انخفاض الوميض، أو جودة عرض الألوان، أو سلامة إضاءة الطوارئ، أو انخفاض الوهج المنعكس، أو بيئة عمل مريحة. بل يُجيب على سؤال أضيق: في ظل ظروف حسابية محددة، ما مقدار الوهج المزعج المتوقع من وحدات الإضاءة في مجال الرؤية؟
وفقًا للمعيار الأوروبي EN 12464-1 ، تُصاغ متطلبات إضاءة مكان العمل حول الإنسان في الأماكن المغلقة. وهذا هو الإطار الصحيح. يُعدّ مؤشر UGR جزءًا من قرار إضاءة مكان العمل، وليس بديلًا عن متطلبات المهام، والتباين، والتجانس، وسطوع الجدران، وسطوع الأسقف، وأنظمة التحكم، أو التقييم الميداني.
لا يكون للقيمة المنخفضة معنى إلا عندما تكون الافتراضات واضحة.
ينبغي على المشتري الاستفسار عن أساس حساب قيمة UGR. هل هي جدول UGR قياسي؟ أم حساب برمجي خاص بالمشروع؟ أم بيانات من الشركة المصنعة؟ أم ادعاء عام للمنتج؟ هل تفترض هذه القيمة حجم غرفة معين، ومعامل انعكاس، وارتفاع تركيب، ومسافة بين وحدات الإضاءة، واتجاه نظر، وعدد وحدات الإضاءة؟ إذا لم تتوفر هذه الافتراضات، فإن قيمة UGR غير دقيقة بما يكفي للموافقة على عملية الشراء.
يكمن الخطر في الدقة الزائفة. قد يدّعي المورّد أن جهاز الإضاءة يتميز بانخفاض نسبة التباين غير المتناسب (UGR)، ولكن إذا قام المشتري بتغيير ارتفاع التركيب، أو المسافة بين الأجهزة، أو المشتت الضوئي، أو لوحة LED، أو غلاف الإخراج، أو سطح الغرفة، فقد تتغير النتيجة. وتزداد أهمية هذه الدقة عندما يظهر نفس المنتج، ونفس التصميم، ونفس التكوين البصري في ملف الحساب وملف العينة.
لماذا تجعل تركيبات LED ادعاءات UGR عرضة لسوء الفهم
قد يكون تباين الإضاءة العالي أكثر أهمية من قوة الإضاءة (بالواط)
بحسب تقرير اللجنة الدولية للإضاءة (CIE) حول إضاءة المصادر غير المنتظمة ، طُوِّرت تقنية UGR عام ١٩٩٥، ويمكن لتصميمات مصابيح LED أن تُنتج تباينات إضاءة عالية تُشكِّل تحديًا لافتراضات متوسط إضاءة المصدر. وهذا تحذيرٌ هامٌ للمشترين المعاصرين. قد تبدو إضاءة مصدر LED صغير الحجم خلف عدسة شفافة أو ضعيفة التشتيت قاسيةً حتى مع استهلاك طاقة معتدل.
لذا، ينبغي على المشتري فحص مساحة الإضاءة المرئية والنظام البصري. فمساحة الإضاءة الأكبر، والمشتت الأفضل، والعدسة، والشبكة، والمكون غير المباشر، أو الشعاع المتحكم به، كلها عوامل تُسهم في تقليل الوهج الملحوظ، ولكن كل خيار منها يؤثر أيضًا على الكفاءة، والتكلفة، وسهولة التنظيف، وتصنيف الحماية من دخول الماء والغبار، وجمع الغبار، وعمق التركيب. إن تقليل الوهج ليس بالأمر المجاني؛ بل هو مفاضلة تصميمية يجب أن تكون واضحة في العينة وبيانات المنتج.
وفقًا لتعريفات DLC SSL V5.0 وV5.1 ، يتراوح نطاق UGR العملي بين 10 و30 لمعظم أنظمة الإضاءة. هذا يعني أنه يمكن للمشتري استخدام هذا الرقم كأداة فحص اتجاهية، ولكن القاعدة الأساسية هي مقارنته بالهدف من التطبيق والغرفة المصممة، وليس اعتباره ضمانًا شاملًا للراحة.
عبارة "معدل النمو الجامعي أقل من 19" ليست وعداً عالمياً.
| ادعاء UGR | ماذا يمكن أن يعني ذلك | أدلة المشتري المطلوبة |
|---|---|---|
| UGR أقل من 19 | نتيجة تصميم أو جدول في ظل ظروف محددة، وغالبًا ما تستخدم للتحكم في الوهج على غرار المكاتب. | تخطيط الغرفة، وموقع المراقب، والملف الضوئي، والمنطقة المضيئة، وطريقة الحساب. |
| موزع ضوء منخفض الوهج | يعمل المكون البصري على تقليل سطوع المصدر أو نشر الضوء. | صور نموذجية، وبيانات الإضاءة حيثما توفرت، ومقارنة مع لوحة LED النهائية. |
| عدسة مضادة للتوهج | تتحكم هندسة العدسة في سطوع الزاوية العالية. | ملف IES، توزيع الشعاع، عرض نموذجي من ارتفاع التركيب الحقيقي. |
| إضاءة مريحة | نتيجة أوسع تشمل الوهج، والوميض، والتباين، والتجانس، ودرجة حرارة اللون المركزية، ومتطلبات المهمة. | النموذج الأولي، والحسابات، وإعدادات التحكم، ومراجعة مهام المستخدم. |
يبحث العديد من المشترين عن مصابيح ذات مؤشر وهج أقل من 19، لأن هذا الرقم يرتبط عادةً براحة الرؤية في المكاتب. لكن المشكلة تكمن في أن مكتب العمل، وممر غرفة العمليات النظيفة، وغرفة التخزين الخلفية في متجر، وممر المستودع، ومنطقة خدمة مواقف السيارات، لا تتطلب جميعها نفس القدر من الاهتمام البصري. فبعض المساحات قد تحتاج إلى تحكم أدق في الوهج، بينما قد تُعطي مساحات أخرى الأولوية لمقاومة الصدمات، وسهولة التنظيف، ووضوح مسارات الطوارئ، أو ارتفاع التركيب.
قد يكون رد المورد المفيد كالتالي: في ظل أبعاد الغرفة هذه، وافتراضات الانعكاس، وارتفاع التركيب، والمسافة بين العناصر، واتجاهات المشاهدة، تُنتج الحسابات النتيجة المذكورة. أما الرد غير المناسب فيكون كالتالي: المنتج ذو معامل انعكاس منخفض لأن الكتالوج ينص على ذلك. الفرق ليس في الصياغة، بل في قدرة المشتري على إعادة إنتاج هذا الادعاء أو التحقق منه.
كيفية تقييم أدلة إضاءة LED منخفضة الوهج
انتقل من التسمية إلى التصميم قبل الموافقة

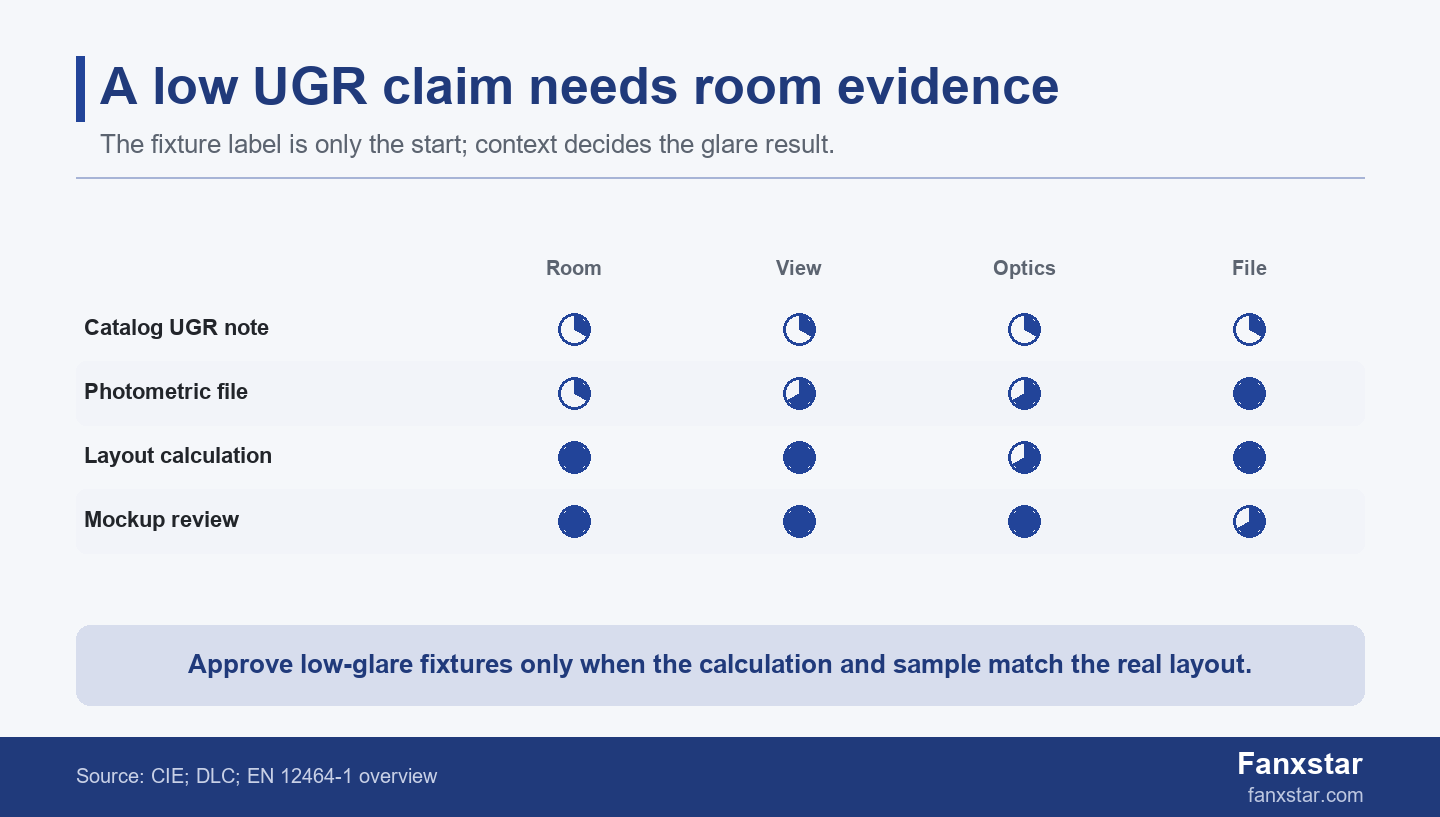

يمكن للمشتري اتباع منهجية التحقق من الأدلة المكونة من أربع خطوات. أولاً، قراءة تفاصيل المنتج في الكتالوج أو ورقة البيانات. ثانياً، طلب ملف القياسات الضوئية وتكوين النظام البصري. ثالثاً، طلب حساب تخطيطي باستخدام أبعاد الغرفة الفعلية وارتفاع التركيب. رابعاً، مراجعة عينة أو نموذج أولي من زاوية الرؤية المحتملة. كل خطوة من هذه الخطوات تُزيل جانباً مختلفاً من جوانب عدم اليقين.
بحسب مصدر DLC UGR ، قد يشمل التقييم نمذجة المساحة المضيئة. وهذا ذو أهمية خاصة عندما تحتوي وحدة الإضاءة على نقاط LED مرئية، أو فتحات صغيرة، أو عدسات حادة، أو توزيع ضيق. وتزداد أهمية هذا الادعاء عندما تتطابق المساحة المضيئة والبصريات المستخدمة في الحساب مع وحدة الإضاءة التي سيتم شحنها.
بحسب صفحة جداول UGR في معيار CIE 190:2010 ، يتناول التقرير حساب وعرض جداول UGR لوحدات الإضاءة الداخلية. عمليًا، يطرح هذا على المشترين سؤالًا ثانيًا بعد قراءة ادعاء انخفاض قيمة UGR: هل تم استخلاص القيمة من جدول قياسي، أم من ملف منتج، أم من حساب خاص بالمشروع؟
تحقق من عناصر التحكم في الوهج مقارنةً ببقية تصميم وحدة الإضاءة.
قد تؤثر العدسات منخفضة الوهج على متطلبات أخرى. فمثلاً، قد يقلل غطاء أعمق من سطوع الإضاءة عند الزوايا العالية، ولكنه قد يجمع الغبار في بيئات الأغذية أو البيئات الصناعية. وقد يقلل ناشر الضوء السميك من الوهج، ولكنه قد يقلل أيضاً من شدة الإضاءة ويغير السلوك الحراري. وقد يحمي شعاع ضيق اتجاه رؤية واحد، ولكنه قد يُحدث تبايناً في الإضاءة على الأرض. وقد يقلل إعداد التحكم من الوهج عند أعلى شدة إضاءة، ولكنه قد يفشل عند خفض إضاءة النظام أو ضبطه بشكل غير صحيح.
لهذا السبب، لا ينبغي للمشتري الموافقة على تصميم الإضاءة منخفضة الوهج بمعزل عن غيره. يجب أن يربط ملف الإصدار بين مؤشر الوهج (UGR) أو دليل الوهج مع شدة الإضاءة، والطاقة، ودرجة حرارة اللون، ومؤشر تجسيد اللون (CRI)، وزاوية الشعاع، ومادة المشتت، وتصنيف الحماية (IP)، ومدة التعرض للتنظيف، والملف الحراري، وارتفاع التركيب. فالإضاءة المريحة بصريًا، وإن لم تكن ملائمة للبيئة، تظل غير مناسبة.
مكانة UGR في الإضاءة الصناعية والتجارية والمتخصصة
لا يمكن تطبيق أسلوب التفكير المكتبي في إدارة الموارد البشرية بسلاسة على كل موقع.
يُناقش مفهوم UGR عادةً في أماكن العمل الداخلية والمكاتب، لكن عملاء Fanxstar غالبًا ما يعملون في بيئات أكثر قسوة: مثل مصانع تجهيز الأغذية، والممرات الرطبة، ومسارات خدمة مراكز البيانات، ومخازن التبريد، ومواقف السيارات، والأنفاق، والغرف الخلفية الصناعية. في هذه الأماكن، لا تزال الراحة البصرية مهمة، لكنها تتنافس مع عوامل أخرى مثل سهولة التنظيف، وانخفاض درجة الحرارة، والرؤية في حالات الطوارئ، ومناطق الاستشعار، ومخاطر الصدمات، وسهولة الوصول للصيانة.
وفقًا لصفحة متطلبات الإضاءة الصلبة التابعة لـ DLC ، تُنظّم فئات المنتجات والمتطلبات الفنية أدلة LED التجارية. قد تتطلب لوحة الإضاءة منخفضة الوهج، ووحدة الإضاءة السفلية المقاومة للماء، ووحدة الإضاءة الخطية المحكمة الإغلاق ضد البخار، ووحدة الإضاءة الطارئة، ملفات أدلة مختلفة. ينبغي على المشتري تحديد ما إذا كان معيار UGR هو معيار القبول الأساسي أم معيارًا داعمًا للراحة إلى جانب معايير السلامة وملاءمة التطبيق.
استخدم النماذج الأولية عندما تشكل تجربة المستخدم خطراً على المشروع
لا تظهر بعض مشاكل الوهج إلا عند الوقوف في المكان الفعلي. قد يبدو ممر مركز البيانات جيدًا على المخطط، لكنه يبدو مزعجًا عند مستوى نظر الفني. قد تسمح غرفة خلفية في سوبر ماركت بإضاءة متوسطة، لكنها تُسبب انعكاسًا على العبوات. قد تحتاج غرفة نظيفة أو منطقة غسل الطعام إلى مُشتت ضوء مُحكم الإغلاق يُغير المظهر البصري. يساعد النموذج الأولي في اكتشاف هذه المشاكل قبل الإنتاج.
لا ينبغي أن يقتصر دور النموذج الأولي على اختبار المظهر فقط. يجب تسجيل ارتفاع التركيب، والمسافة بين المصابيح، ونوع تشطيب الجدران والأسقف، ومستوى التعتيم، وموقع المُشاهد، وإصدار المنتج. إذا استخدم النموذج الأولي مُشغّلاً مؤقتاً، أو غلافاً مفتوحاً، أو مُشتتاً مختلفاً، فلن يكون دليلاً على الوهج مماثلاً لدليل جهاز الإنتاج. ينبغي على المشتري الاستفسار عن العناصر التي ستبقى متطابقة في الإنتاج الضخم.
لغة طلب عروض الأسعار من فانكستار لمشاريع مصابيح LED منخفضة الوهج
حدد المهمة والتغيير البصري قبل طلب رقم UGR
بإمكان فانكستار مناقشة متطلبات الإضاءة المنخفضة عند تحديد المشتري للمهمة المطلوبة: سواء كانت بيئة عمل مكتبية، أو ممر خدمة، أو قاعة بيانات، أو تحضير طعام، أو مخزن خلفي في متجر، أو مسار وقوف سيارات، أو دعم غرف نظيفة. تشمل نقاط البداية المناسبة منصات إضاءة LED خطية ، ووحدات إضاءة LED سفلية مقاومة للماء ، ووحدات إضاءة LED محكمة الإغلاق ضد البخار ، وخدمة تصميم وتصنيع إضاءة LED مخصصة.
يجب أن يتضمن طلب عرض الأسعار (RFQ) الحد المستهدف للوهج أو مستوى التوهج (إن وُجد)، وارتفاع التركيب، والمسافة بين وحدات الإضاءة، واتجاه الرؤية، وانعكاس السقف والجدران، ومستوى الإضاءة المستهدف (باللوكس)، ودرجة حرارة اللون (CCT)، ونوع المشتت الضوئي المفضل، ومدة التعرض للتنظيف، ومتطلبات الحماية من الوهج (IP)، وما إذا كانت مراجعة عينة مطلوبة. تُمكّن هذه المعلومات شركة Fanxstar من مقارنة خيارات المشتتات الضوئية والعدسات والهياكل وخيارات الإخراج دون التظاهر بأن علامة واحدة لانخفاض الوهج تُناسب جميع التطبيقات.
حافظ على تخصيص الإضاءة المنخفضة داخل حدود الأدلة.
إذا قام المشتري بتغيير مادة المشتت، أو نمط العدسة، أو لوحة LED، أو إعداد الطاقة، أو وحدة التشغيل، أو الغلاف، أو ملحقات التثبيت، فقد يلزم مراجعة دليل الوهج. يمكن أن يحتفظ جهاز الإضاءة بنفس الشكل الخارجي مع تغيير مساحة الإضاءة أو توزيعها. لهذا السبب، يجب التعامل مع التخصيص البصري كتغيير تقني، وليس مجرد تفضيل شكلي.
بالنسبة للمشاريع التي تتطلب أيضًا أنظمة تحكم أو مستشعرات، يُنصح باستخدام أنظمة تحكم إضاءة LED للمنشآت الصناعية لتحديد نطاق التعتيم، ومناطق الإشغال، والاستجابة لضوء النهار. يمكن أن يتحسن أو يسوء مستوى الوهج وفقًا لإعدادات التحكم. قد يحتاج تركيب الإضاءة منخفض الوهج، حتى عند تشغيله بكامل طاقته، إلى إعدادات خاصة، أو برمجة، أو منطق استشعار لضمان راحة المستخدم خلال فترات العمل المختلفة. هذا يعني أن نظام UGR يجب أن يكون جزءًا من ملف البرمجة، بالإضافة إلى ملف وحدة الإضاءة، عندما يتوقع المشتري تشغيلًا خافتًا أو مدعومًا بالمستشعرات.
الأسئلة الشائعة
ماذا تعني UGR في إضاءة LED؟
يشير اختصار UGR إلى تصنيف الوهج الموحد، وهو أسلوب لتقدير الوهج المزعج الناتج عن تركيبات الإضاءة الداخلية. ويأخذ هذا الأسلوب في الاعتبار عوامل مثل شدة الإضاءة، والخلفية، وموقع المشاهد، واتجاه الرؤية، لذا فإن القيمة تعتمد على كل من وحدة الإضاءة وسياق الغرفة المُحاكاة، وليس على اسم المنتج وحده.
هل يُشترط دائمًا أن يكون معدل النمو الجامعي أقل من 19؟
ليس من الضروري دائمًا أن يكون مؤشر UGR أقل من 19، لأن الهدف الصحيح يعتمد على التطبيق والمعيار والمواصفات والمهمة. غالبًا ما يُناقش هذا المؤشر لتحسين المظهر العام في المكاتب، ولكن لا ينبغي للمشترين اعتماد رقم واحد في جميع أنحاء المستودعات وغرف العمليات النظيفة ومساحات البيع بالتجزئة وممرات الخدمات دون التحقق من متطلبات المشروع.
هل يمكن أن يكون لوحدة الإضاءة تصنيف UGR ثابت؟
قد تحتوي وحدة الإضاءة على بيانات جدول UGR أو بيانات كتالوج، لكن النتيجة النهائية بعد التركيب تعتمد على حجم الغرفة، ومعامل الانعكاس، وارتفاع التركيب، والمسافة بين العناصر، واتجاه الرؤية، وتكوين المنتج. لذا، اعتبر رقم الكتالوج بمثابة دليل مبدئي، ثم اطلب حسابات التخطيط ومراجعة عينة قبل الموافقة.
ما الذي يجب على فانكستار مراجعته للحصول على عينة ذات انعكاس منخفض؟
ينبغي على شركة فانكستار مراجعة المهمة، وارتفاع التركيب، والمسافة، وإضاءة الهدف، واختيار المشتت أو العدسة، ودرجة حرارة اللون المترابطة، ومتطلبات الحماية من دخول الماء والغبار، ووقت التنظيف، واستراتيجية التحكم، واتجاه رؤية العينة. يجب فحص التغييرات البصرية قبل الإنتاج لأنها قد تؤثر على المخرجات، والوهج، والسلوك الحراري، وإثباتات الاعتماد.
