La iluminación de las instalaciones de la cadena de frío debe planificarse por zonas de temperatura antes de que los compradores comparen las distintas familias de luminarias. Las zonas de temperatura ambiente, las cámaras frigoríficas, las cámaras de congelación y las zonas de transición presentan diferentes riesgos en cuanto a condensación, comportamiento durante el arranque, limpieza, controles y exposición al mantenimiento. Una única etiqueta de almacenamiento en frío puede ocultar la zona donde se acumula la humedad, donde los trabajadores pasan más tiempo o donde el mantenimiento resulta costoso.
La selección de productos de Fanxstar es más eficaz cuando la solicitud de cotización (RFQ) asigna a cada zona una condición de muestra.
Puntos Clave
- Primero, mapea las zonas: Las zonas con temperatura ambiente, refrigeradas, congeladas y de transición presentan diferentes riesgos relacionados con la iluminación.
- Observa la transición de la humedad: Los ciclos de apertura y cierre de las puertas, así como los cambios de temperatura, pueden crear vías de condensación ocultas.
- Planificar la exposición de los trabajadores: El tiempo de inactividad en frío es importante para la programación del mantenimiento y las inspecciones.
- Especifique los controles por zona: La lógica de ocupación y la conmutación deben coincidir con los patrones de tráfico y de tareas.
- Muestra de la zona más inhóspita: Una familia de productos debe demostrar que soporta las condiciones de temperatura o humedad más extremas antes de que se formen depósitos.
Planifique la iluminación según la zona de temperatura.
La instalación de la cadena de frío no es una sola sala; es una secuencia de zonas con diferentes riesgos para los equipos.
Los recursos de OSHA y NIOSH sobre estrés por frío sirven como recordatorio de la exposición de los trabajadores a bajas temperaturas para la planificación del mantenimiento. Los compradores de iluminación no deben interpretar estas fuentes como estándares de producto. En cambio, deben comprender que cada minuto de mantenimiento dentro de una zona fría tiene consecuencias operativas.
Las zonas de carga con temperatura ambiente, las cámaras frigoríficas, las cámaras de congelación y las zonas de transición requieren iluminación específica. La luminaria Fanxstar D3 sirve como referencia para bajas temperaturas, mientras que las plataformas resistentes a la intemperie de tipo A14, A3-NA, A10 y A16 resultan relevantes cuando la condensación, la limpieza o el acceso para el mantenimiento son factores determinantes.
Los muelles de carga ambientales necesitan lógica de tráfico y control.
Nota de especificación: Para la iluminación de instalaciones de cadena de frío por zona de temperatura, el punto detrás de "Los muelles de carga ambientales necesitan lógica de tráfico y controles" debería convertirse en una línea de aceptación revisable. La solicitud de cotización debe indicar las condiciones del sitio, la evidencia del producto, la observación de la muestra, el aprobador y la alternativa si Fanxstar recomienda una plataforma estándar o un cambio de ODM. Esto evita que los fallos de la iluminación de la cadena de frío, cuando un programa de luminarias ignora la condensación, los cambios de temperatura, el ciclo de puertas, la limpieza, la entrada de cables, las rutas de emergencia y el acceso para mantenimiento, queden ocultos dentro de una preferencia general de luminarias.
Las zonas de carga y descarga quizás no sean las más frías, pero suelen tener mayor movimiento. Pregunte sobre la altura de montaje, el deslumbramiento, la zona de sensores, el patrón de circulación y la condensación proveniente de las salas más frías. Una estrategia de control que funciona en un almacén seco puede no ser adecuada para un ciclo de puertas con cadena de frío.
Las salas refrigeradas necesitan evidencia de condensación y limpieza.
Nota de especificación: Para la iluminación de instalaciones de cadena de frío por zona de temperatura, el punto que respalda la indicación "Las cámaras frigoríficas requieren evidencia de condensación y limpieza" debe convertirse en una línea de aceptación revisable. La solicitud de cotización debe indicar las condiciones del sitio, la evidencia del producto, la observación de la muestra, el aprobador y la alternativa si Fanxstar recomienda una plataforma estándar o un cambio de fabricante de diseño original (ODM). Esto evita que los fallos en la iluminación de la cadena de frío, cuando un programa de luminarias ignora la condensación, los cambios de temperatura, el ciclo de apertura y cierre de puertas, la limpieza, la entrada de cables, las rutas de emergencia y el acceso para mantenimiento, queden ocultos dentro de una preferencia general de luminarias.
Las cámaras frigoríficas suelen combinar baja temperatura, humedad, limpieza y manipulación de alimentos. La solicitud de cotización debe incluir información sobre juntas, lentes, entradas de cables, materiales, supuestos de limpieza y método de mantenimiento. La terminología del Código Alimentario de la FDA debe mantenerse dentro de los límites operativos y de las instalaciones, en lugar de convertirse en una reclamación de accesorios.
Las cámaras frigoríficas requieren una planificación de servicios a bajas temperaturas.
Nota de especificación: Para la iluminación de instalaciones de cadena de frío por zona de temperatura, el punto que respalda la indicación "Las cámaras frigoríficas requieren una planificación de servicio a baja temperatura" debe convertirse en una línea de aceptación revisable. La solicitud de cotización debe indicar las condiciones del sitio, la evidencia del producto, la observación de la muestra, el aprobador y la alternativa si Fanxstar recomienda una plataforma estándar o un cambio de fabricante de diseño original (ODM). Esto evita que los fallos en la iluminación de la cadena de frío, cuando un programa de luminarias ignora la condensación, los cambios bruscos de temperatura, el ciclo de apertura y cierre de puertas, la limpieza, la entrada de cables, las rutas de emergencia y el acceso para mantenimiento, queden ocultos dentro de una preferencia general de luminarias.
Las cámaras frigoríficas resaltan la importancia del rango de funcionamiento nominal, el comportamiento de arranque, el acceso del conductor y la estrategia de repuestos. Una referencia D3 puede ser apropiada para espacios de baja temperatura, pero el comprador aún debe definir la temperatura ambiente, los ciclos de apertura y cierre de las puertas, el montaje y la ruta de mantenimiento antes de aprobar una muestra.
Matriz de zonas de temperatura para instalaciones de cadena de frío
Cada zona debe tener su propia evidencia de exposición, control y servicio.
| Zona de temperatura | Riesgo de instalación principal | Evidencia a solicitar | Dirección de Fanxstar |
|---|---|---|---|
| Muelle ambiental | Tráfico, arrastre de condensación y comportamiento de los sensores | Controles, altura de montaje, nota de acceso, plano de acceso | Plataforma lineal o A16 por exposición |
| Cuarto frio | La condensación y la limpieza interactúan. | Rango de temperatura, junta, lente, entrada de cable | Revisión A14, A3-NA o A10 |
| habitación congelada | Cambios en el conductor y el tiempo de servicio a bajas temperaturas | Rango de funcionamiento, comportamiento de arranque, ruta de servicio | Revisión de la plataforma D3 o de almacenamiento en frío |
| Zona de transición | La humedad se mueve entre zonas y crea fallos ocultos. | Ciclo de la puerta, condensación, montaje, nota sobre corrosión | Familia resistente a la intemperie con prueba de muestra |
La tabla impide que el comprador apruebe una misma familia de luminarias para cuatro condiciones diferentes de cadena de frío. Además, ayuda a Fanxstar a determinar si el proyecto requiere un análisis de baja temperatura D3, una luminaria hermética al vapor, una plataforma impermeable o un plan de muestreo para zonas mixtas.
Estimación del escenario: La deriva de zona se convierte en tiempo de planificación
Los errores en la iluminación de la cadena de frío suelen comenzar cuando la solicitud de cotización oculta las zonas de transición.
El escenario utiliza 4 zonas de temperatura con 36 luminarias por zona. Si la falta de información sobre las zonas añade 6 minutos de revisión por luminaria, el proyecto genera 864 minutos, o 14.4 horas de planificación. El cálculo es deliberadamente sencillo. Demuestra por qué las zonas de temperatura ambiente, refrigeradas, congeladas y de transición deben separarse antes de la selección del modelo.
La decisión implica muestrear primero la zona más crítica o ambigua. Para algunas instalaciones, esta es la cámara frigorífica. Para otras, es la zona de transición donde se mueve la humedad. La muestra debe comprobar el rango de temperatura, el límite de condensación, la entrada de cables, el acceso del operario y la hipótesis de limpieza.
Lista de verificación de solicitud de cotización para iluminación de instalaciones de cadena de frío
Una solicitud de cotización para la cadena de frío debería leerse como un mapa de zonas de temperatura.
Solicite la lista de zonas, el rango de temperatura, los ciclos de las puertas, la humedad, el método de limpieza, el límite para alimentos o productos farmacéuticos, la altura de montaje, el patrón de tráfico, la necesidad de sensores, la longitud de la luminaria, la lente, la junta, la entrada de cables, el acceso del controlador, el comportamiento de arranque, el plan de repuestos, la zona de muestra y el revisor de las instalaciones locales.
Entre las soluciones de Fanxstar disponibles se incluyen iluminación LED para cámaras frigoríficas , downlights D3-40C para bajas temperaturas , luminarias LED estancas al vapor y el servicio ODM de iluminación LED personalizada de Fanxstar . Los compradores pueden contactar con Fanxstar para solicitar un presupuesto de iluminación ODM una vez que el mapa de zonas esté listo.
Cómo convertir los requisitos del sitio en evidencia del proveedor
La profundidad en la iluminación de instalaciones de cadena de frío por zona de temperatura se logra demostrando la lógica de instalación, no añadiendo más descripciones de luminarias. El comprador trabaja en muelles de recepción, cámaras frigoríficas, congeladores, áreas de ultracongelación, rutas de carga y pasillos de servicio, donde una suposición errónea puede propagarse desde la cotización hasta las muestras, los planos, la compra, la instalación y el mantenimiento. La iluminación de la cadena de frío falla cuando un programa de luminarias ignora la condensación, los cambios bruscos de temperatura, el ciclo de apertura y cierre de puertas, la limpieza, la entrada de cables, las rutas de emergencia y el acceso para mantenimiento. Un informe útil del proveedor permite visualizar este riesgo antes de la primera comparación de precios.
Divida el edificio por zonas de temperatura y comportamiento de transición antes de seleccionar accesorios sellados, productos de emergencia, controles y supuestos de mantenimiento.
Comience con la condición que puede falsear la elección del producto.
La primera pregunta de la revisión no es si se dispone de iluminación LED para cámaras frigoríficas, luminarias resistentes a la intemperie/herméticas al vapor, barras de emergencia, plafones y luces de servicio preparadas para sensores. La pregunta es qué condición del sitio haría que un producto de buena apariencia resultara inaceptable. Dicha condición puede ser la temperatura, el recorrido del agua, los productos químicos de limpieza, el fotoperiodo, la atmósfera clasificada, la geometría de higiene, el comportamiento de atenuación, la visibilidad de la ruta, el acceso para el servicio o la trazabilidad de la documentación. Si la condición no está especificada, la solicitud de cotización invita a cada proveedor a responder una pregunta diferente.
Un informe más completo incluye una frase para el modo de fallo y otra para la evidencia de aceptación. Por ejemplo, el comprador debe especificar qué se consideraría una muestra defectuosa, qué documento cerraría la revisión, qué condiciones de funcionamiento deben figurar en la ficha técnica y qué decisión debe remitirse al ingeniero, al equipo de calidad, al operador agrícola, al equipo de seguridad alimentaria o a la autoridad competente. Esto no retrasa la adquisición; simplemente elimina las idas y venidas que se producen al comparar precios antes de que el producto merezca ser comparado.
Traducir las características del producto en puntos de revisión
Las listas de características pueden interpretarse erróneamente, ya que una misma palabra puede tener distintos significados en diferentes contextos. «Sellado» puede referirse a resistencia a salpicaduras en un proyecto, facilidad de limpieza en otro y control de polvo en un tercero. «Emergencia» puede referirse al reconocimiento de ruta, duración de respaldo, acceso al servicio de batería o responsabilidad de las pruebas locales. «Personalizado» puede referirse a un cambio inofensivo en la longitud del cable o a una nueva carga óptica, térmica o de certificación. El expediente de adquisición debe traducir cada característica en un umbral de aceptación.
Los puntos de control útiles son prácticos: qué condición se está controlando, qué evidencia del producto lo respalda, qué comportamiento de la muestra debe observarse, qué documento debe archivarse y qué decisión queda fuera de la autoridad del proveedor. Fanxstar puede proporcionar iluminación LED para cámaras frigoríficas, accesorios resistentes a la intemperie/herméticos al vapor, barras de emergencia, mamparos y luces de servicio preparadas para sensores, pero el comprador aún debe solicitar un mapa de zonas, una nota sobre condensación y ciclo de puertas, una verificación de montaje/entrada de cables, una revisión de ruta de emergencia y una prueba de acceso de servicio. Cuando estos puntos de control están separados, el proveedor puede dar una respuesta clara de sí, no o "necesita revisión" en lugar de ocultar la incertidumbre en una nota de cotización.
Utilice una estimación de escenario para revelar costos de coordinación ocultos.
Si un paquete de cadena de frío de 160 accesorios deja el 15 por ciento de las ubicaciones en la categoría de temperatura o condensación incorrecta, es posible que sea necesario revisar 24 partidas después de que el departamento de compras ya haya comparado precios. Esta cifra es una estimación de planificación ilustrativa, no una reclamación de un proyecto específico de Fanxstar. Según nuestro análisis de este escenario, su valor reside en que visibiliza el coste oculto. Calculado a partir de la estimación del escenario, cada minuto de revisión repetida se convierte en una carga real para el cronograma una vez que se multiplica por el número de accesorios. Por lo tanto, los datos de la tabla de aceptación deben revisarse antes de la comparación final de proveedores. La investigación de la matriz de fuentes debe permanecer adjunta a la solicitud de cotización para que un precio bajo de los accesorios no oculte planos adicionales, una revisión tardía del certificado, cambios repetidos de muestras o un plan de mantenimiento que debería haberse revisado antes de realizar el pedido.
El comprador puede reducir ese coste creando una tabla de evidencias antes de comparar proveedores. Una columna indica la zona o caso de uso. Otra columna indica el riesgo que se controla. Otra columna indica el documento requerido o la muestra de observación. Otra columna indica la persona que puede aprobarlo. Otra columna registra si el producto es estándar, modificado por el fabricante de diseño original (ODM) o no es adecuado. Esta tabla también ayuda a Fanxstar a mantener la disciplina en el trabajo del ODM: la personalización debe resolver la restricción escrita, no ampliarse debido a que el requisito original era vago.
Mantenga los cambios de ODM dentro de una ruta controlada.
La flexibilidad del ODM solo es valiosa cuando el cambio está vinculado a una razón cuantificable. Un cambio de carcasa debe resolver un problema de material, sellado, limpieza, corrosión o montaje. Un cambio óptico debe resolver un problema de plano de trabajo, biológico, de deslumbramiento, de pasillo o de uniformidad. Un cambio de control debe resolver problemas de atenuación, sensores, emergencias, fotoperiodo o automatización. Un cambio de documentación debe responder a necesidades de certificación, calidad, auditoría o aprobación de instalaciones. Sin ese vínculo, la personalización se convierte en un multiplicador de riesgos.
La vía más segura es aprobar los cambios por capas. Primero, seleccione la plataforma estándar más cercana. Luego, marque la brecha exacta que impide la aceptación. A continuación, solicite un ajuste controlado. Después, pruebe la muestra comparándola con la puerta de entrada original. Si la muestra falla, registre si el fallo se debió al producto, a las suposiciones del sitio, a los detalles de la instalación o a la documentación. Este registro es lo que transforma un proyecto de iluminación especializada, pasando de un método de ensayo y error a una adquisición repetible.
Notas sobre las evidencias que deben adjuntarse a la solicitud de cotización.
Las siguientes notas explicativas deben adjuntarse a la solicitud de cotización en lugar de estar dispersas en varios correos electrónicos. Proporcionan al comprador una forma concisa de vincular referencias oficiales o de terceros con la decisión local, manteniendo la reclamación del proveedor dentro de los límites establecidos.
- Límite normativo o de estándares: De acuerdo con Estrés por frío según OSHALos entornos laborales de baja temperatura afectan el tiempo de mantenimiento y la exposición de los trabajadores durante el servicio de iluminación. Utilice esta fuente cuando la solicitud de cotización convierta la iluminación de instalaciones de cadena de frío por zona de temperatura en una declaración de producto.
- Requisito de seguridad u operativo: De acuerdo con Descripción general del estrés por frío según NIOSHLa exposición al frío crea límites de riesgo para los trabajadores durante el servicio y la inspección. Utilice esta fuente cuando la solicitud de cotización convierta la iluminación de las instalaciones de la cadena de frío por zona de temperatura en una afirmación sobre el producto.
- Evidencia de diseño: De acuerdo con Código de Alimentos de la FDA 2022Las instalaciones de procesamiento de alimentos y cadena de frío requieren una planificación adecuada de las instalaciones físicas y la higiene. Utilice esta fuente cuando la solicitud de cotización convierta la iluminación de las instalaciones de cadena de frío por zona de temperatura en una declaración de producto.
- Evidencia de mantenimiento: De acuerdo con Iluminación de bajo consumo energético FEMPLas mejoras en la iluminación deben considerar conjuntamente la energía, los controles, el mantenimiento y el rendimiento. Utilice esta fuente cuando la solicitud de cotización convierta la iluminación de las instalaciones de la cadena de frío por zona de temperatura en una declaración de producto.
- Evidencia de adquisición: De acuerdo con Estándares IESLa iluminación por zonas de temperatura debe especificarse según la aplicación y las suposiciones documentadas. Utilice esta fuente cuando la solicitud de cotización convierta la iluminación de las instalaciones de la cadena de frío por zonas de temperatura en una declaración de producto.
La comparación comercial final solo debe realizarse una vez que dichas notas estén lo suficientemente completas para su revisión. Fanxstar puede brindar apoyo en la selección de productos y evidencia de ODM, mientras que los procedimientos de seguridad alimentaria, el diseño de refrigeración y la revisión de la normativa local quedan a cargo del equipo del proyecto. Este límite no es una cláusula de exención de responsabilidad al final del proceso; es una norma de compra desde el principio.
Guías relacionadas de Fanxstar
- Iluminación LED para cámaras frigoríficas y procesamiento de alimentos
- Elija iluminación LED resistente a la intemperie para entornos difíciles.
- Guía de especificaciones de iluminación LED para cámaras frigoríficas

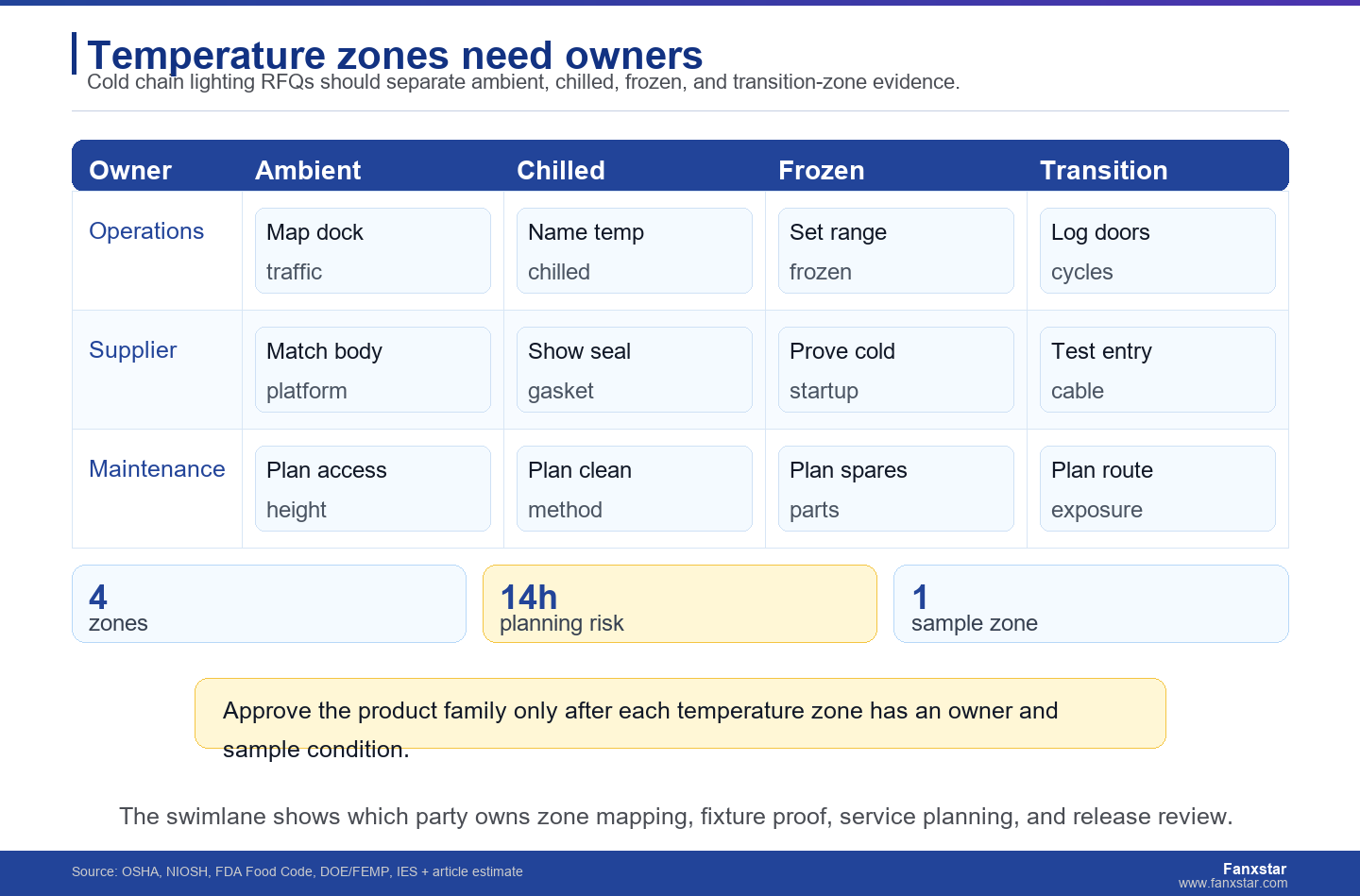

Tarjeta de acción de la zona de cadena de frío
- Mapear las zonas de temperatura ambiente, refrigeradas, congeladas y de transición.
- Indique los ciclos de apertura y cierre de las puertas y los riesgos de condensación.
- Asignar responsables de servicio y limpieza.
- Elija una zona de muestra de alta intensidad.
- Escala después de la prueba de frío y humedad.
Preguntas frecuentes
¿Por qué debería planificarse la iluminación de la cadena de frío por zonas de temperatura?
Cada zona genera diferentes riesgos para los accesorios. Los muelles de carga a temperatura ambiente dan prioridad al tráfico y los controles, las cámaras frigoríficas a la condensación y la limpieza, las cámaras de congelación al funcionamiento a baja temperatura y las zonas de transición suelen ocultar el movimiento de la humedad.
¿Qué productos de Fanxstar son aptos para zonas de cadena de frío?
D3 es la referencia para bajas temperaturas, mientras que A14, A3-NA, A10, A16 y productos relacionados resistentes a la intemperie o al vapor pueden ser adecuados para zonas refrigeradas, de transición y sensibles al servicio.
¿Qué debería demostrar la primera muestra?
La primera muestra debe demostrar las condiciones más adversas: arranque a baja temperatura, trayectoria de condensación, entrada de cables, método de limpieza, acceso del conductor o ruta de servicio, según la zona de la instalación.
