危険場所向けLED照明は、堅牢な照明器具の要求として調達プロセスに入るべきではなく、分類および認証の審査として入るべきです。照明器具は、明るく、密閉され、防水性があり、工業的な外観をしている場合でも、ガス、蒸気、粉塵、ゾーン、クラス、区分、グループ、または温度境界に適合しない可能性があります。調達チームは、モデルの価格や納期を比較する前に、設置場所の分類、認証マーク、設置方法、および保守境界に関する情報を収集する必要があります。
Fanxstarは、製品およびODMに関する文書を提供することで、危険場所に関するお問い合わせに対応できますが、最終的な選定は、現地の危険場所に関する規格（ATEX/IECEx/Class I Div 2）および適格なプロジェクト審査に準拠する必要があります。
主要なポイント（要点）

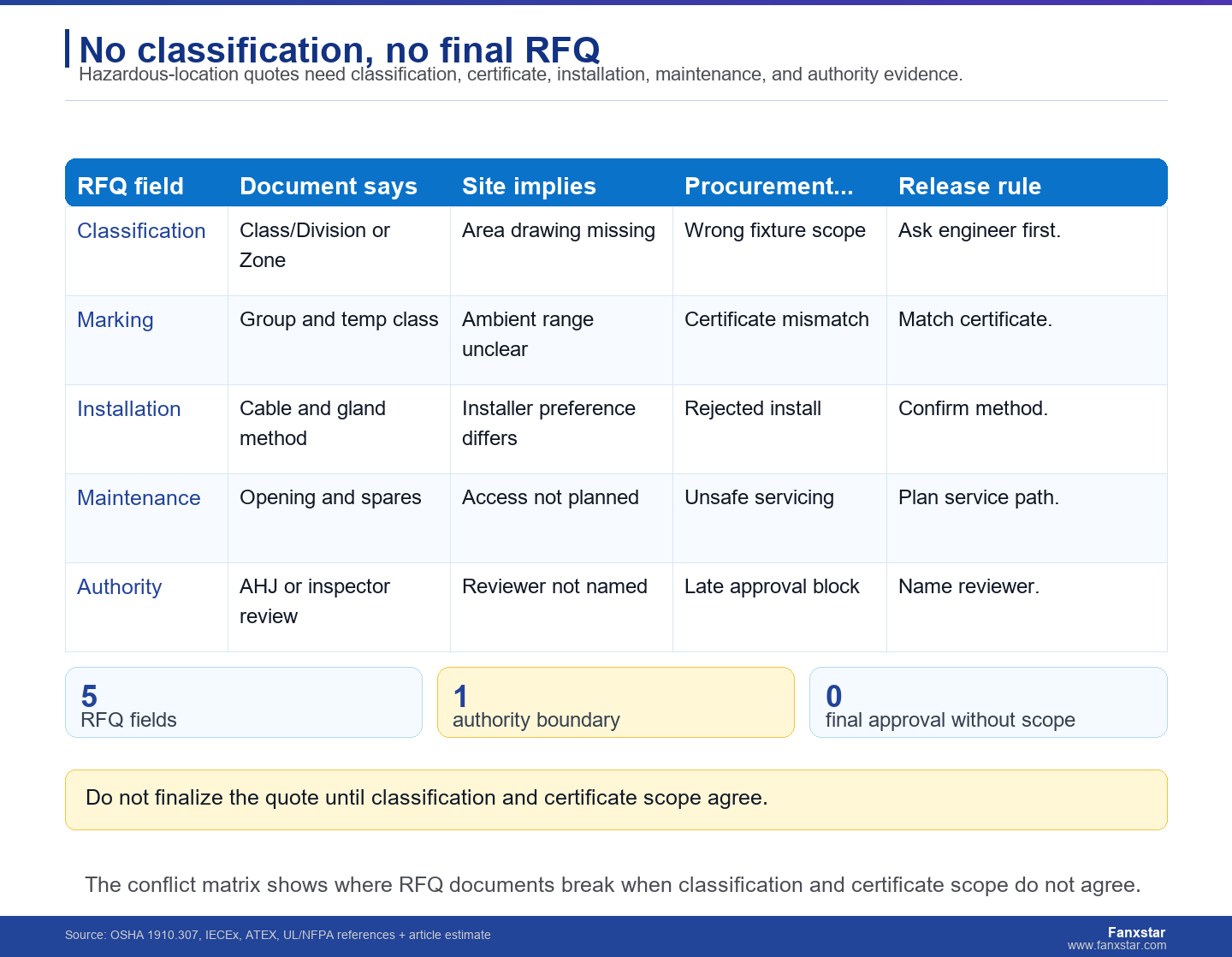

- 見積もり前に分類してください： 危険場所モデルを比較する前に、区域分類と物質リスクが確立されている必要がある。
- マーキングを一致させてください： クラス/区分、ゾーン、ATEX、IECEx、UL、グループ、および温度クラスは装飾ラベルではありません。
- 防水物と危険物を分けてください。 侵入保護性能は重要ではあるが、危険区域認証に取って代わるものではない。
- 書類の請求: 証明書、マーキング、データシート、設置手順書、配線に関する詳細は、最初の見積依頼書に含めるべきです。
- 権限の境界線を明確にする： 最終的な承認は、資格を有する現地の技術者、設置業者、検査官、および関係当局に委ねられます。
分類は器具選定より先に行われる
供給業者は、危険場所が分類される前に、責任を持って危険場所用照明を選定することはできない。
29 CFR 1910.307によると、危険区域には、その区域に適した機器と配線方法が必要です。これは、調達チームがどこから始めるべきかを示しています。つまり、ワット数、筐体形状、IP等級ではなく、分類基準から始める必要があるということです。購入者が、懸念事項がガス、蒸気、粉塵、クラス、区分、ゾーン、グループ、温度、周囲範囲、設置市場のいずれであるかを明示できない場合、供給業者は予備的な協議しか行うことができません。
IECExおよびATEXの参照情報は、認証のトレーサビリティを可視化できるため有用です。ULの危険場所サービスは、マーキングの範囲が用途と一致していなければならないことを購入者に思い出させるため有用です。NFPAおよび地域の規格は、最終的な承認が地域によって異なるため重要です。これらの情報源は、記事を技術的なアドバイスに変えるものではありません。それらは境界線を明確にするものであり、危険場所における調達は文書主導で行われなければならないことを示しています。
クラス、区分、ゾーン、市場ルールはそれぞれ異なる分野です。
仕様に関する注記：危険場所用LED照明の調達においては、「クラス、区分、ゾーン、および市場ルールは異なる分野である」という点を、審査対象となる承認事項として明記する必要があります。見積依頼書（RFQ）には、現場の状況、製品の証拠、サンプルの観察結果、承認者、およびFanxstarが標準プラットフォームまたはODM変更を推奨する場合の代替案を記載する必要があります。これにより、調達チームが、認証範囲の審査が遅れたために、一般的な照明器具の好みの中に隠されてしまうような、堅牢性、防水性、または緊急用製品と認証済みの危険場所用機器を混同してしまうことを防ぐことができます。
危険場所に関する用語を「防爆」などの一語にまとめてはいけません。北米のクラス／ディビジョン、IECEx認証、ATEX市場要件、および現地の設置規定は重複する場合がありますが、これらは互換性のある購入ラベルではありません。購入者は、どのマーキングシステムが適用されるか、どの雰囲気または粉塵グループが関連するか、どの温度クラスが必要か、どの機関が設置を審査するかをプロジェクトチームに確認する必要があります。これらの項目が含まれていない見積もりは、せいぜい暫定的なものです。
侵入保護は依然として重要だが、それが証明書ではない
仕様に関する注記：危険場所用LED照明の調達においては、「侵入保護は依然として重要だが、認証は重要ではない」という点を、審査対象となる承認ラインとする必要があります。RFQには、現場の状況、製品の証拠、サンプルの観察結果、承認者、およびFanxstarが標準プラットフォームまたはODM変更を推奨する場合の代替案を明記する必要があります。これにより、認証範囲の審査が遅れた際に、調達チームが堅牢性、防水性、または緊急時対応製品を認証済みの危険場所用機器と混同してしまうことを防ぎ、一般的な器具の好みの中にそれらが隠れてしまう事態を回避できます。
危険区域内またはその近傍では、湿気、粉塵、腐食性物質への曝露が生じる可能性がありますが、IP等級と危険区域認証は異なる要件を満たすものです。IP等級は、侵入物に対する筐体の保護性能を示します。一方、危険区域認証は、分類された雰囲気における機器の適合性を示します。製品は防水性を備えていても、分類区域での認証を受けていない場合があります。また、ある危険区域で認証を受けていても、別の危険区域、温度クラス、または周囲環境条件には適さない場合もあります。
保守方法がコンプライアンス境界に影響を与える可能性がある
仕様に関する注記：危険場所用LED照明の調達においては、「保守方法が適合範囲に影響を与える可能性がある」という点を、審査対象となる承認基準とする必要があります。見積依頼書（RFQ）には、現場の状況、製品の証拠、サンプルの観察結果、承認者、およびFanxstarが標準プラットフォームまたはODM変更を推奨する場合の代替案を明記する必要があります。これにより、調達チームが、認証範囲の審査が遅れたために、一般的な照明器具の好みの中に隠されてしまうような、堅牢性、防水性、または緊急対応製品を、認証済みの危険場所用機器と混同してしまうことを防ぐことができます。
危険場所向け製品の調達には、ケーブルの引き込み口、ケーブルグランド、開封方法、スペアパーツに関する規定、および交換手順を含める必要があります。密閉状態では問題のない照明器具でも、メンテナンス時に未承認部品の使用、不適切なケーブル継手の使用、または無許可での開封が必要となる場合は、リスクとなる可能性があります。そのため、調達チームは、設置およびメンテナンスに関する文書と認証マークを比較検討する必要があります。将来の技術者も製品選定プロセスの一部です。
調達チーム向け文書マトリックス
危険場所における調達においては、価格比較の前に文書比較を行うべきである。
| 調達分野 | それが重要な理由 | リクエストする書類 | 購入者の境界線 |
|---|---|---|---|
| 分類基準 | 照明器具は、環境と設置場所が分類されるまで選択できません。 | 地域分類図または文書に基づく | 資格のある地元のエンジニアリングまたは当局による審査から提出する必要があります |
| マーキングシステム | クラス/区分、ゾーン、ATEX、IECEx、ULのマーキングは互換性のないラベルです。 | 証明書、マーキング写真、データシート、インストール手順書 | サンプル承認前に市場とプロジェクトコードを照合してください。 |
| ガス、蒸気、粉塵、温度 | 器具は認証を受けていても、物質や温度クラスに合致しない場合がある。 | グループ、温度クラス、周囲温度範囲、保護方式 | 防水またはIP規格の用語を危険区域の範囲の代わりに使用しないでください。 |
| メンテナンスと配線 | 開口部、シーリング、ケーブル配線、および交換は、コンプライアンスリスクを変化させる可能性があります。 | 配線図、グランドの詳細、アクセス方法、スペアパーツポリシー | 設置業者および当局の要件が最終承認を規定する |
このマトリックスは、調達チームにとって実用的な情報入力フォームとなるだけでなく、サプライヤーとの関係を保護する役割も果たします。バイヤーが分類、マーキング、グループ、温度、設置境界などの情報を送信すると、サプライヤーは文書と照合した製品パス、制限事項、または追加レビューの依頼で回答できます。これらの項目が欠落している場合、両者は後々受け入れられない製品について議論してしまうリスクを負うことになります。
シナリオ見積もり：証明書レビューの遅延により再作業が発生する
証明書の不一致は、サプライヤー選定後に修正するよりも、見積依頼書（RFQ）の段階で防止する方が容易です。
このシナリオでは、危険区域用照明器具パッケージに24個の照明器具を使用します。分類と認証範囲が遅れて判明し、各照明器具ファミリーごとに調達またはエンジニアリングの再作業に2時間かかる場合、パッケージ全体で48時間のレビュー時間が追加されます。この数値は現場での測定値ではなく、意思決定モデルです。これは、認証範囲が価格よりも先に提示されるべきであり、候補リストの承認後ではない理由を示しています。
現実的な解決策は簡単です。サンプル提出前に証明書を、証明書提出前に分類情報を要求することです。供給業者に推測を強いるべきではありません。購入者は、現地の分類基準に合致しないサンプルを承認すべきではありません。また、見積書には、どの書類が検証済みで、どの書類が暫定的なもので、どの書類に当局の審査が必要なのかを明記する必要があります。
危険場所用LED照明に関する見積依頼チェックリスト
危険場所向けの見積依頼書（RFQ）では、供給業者が認証の適合性を判断できるか、あるいは早期に作業を中止できるかを確認できるようにすべきである。
国、施設の種類、分類区域図、物質または粉塵の種類、クラス/区分またはゾーンシステム、ガスまたは粉塵グループ、温度クラス、周囲温度範囲、侵入要件、腐食暴露、取り付け方法、ケーブル引き込み口、配線方法、緊急要件、必要な認証システム、マーキング要件、設置手順、保守方針、サンプル合格条件、および当局による審査プロセスについて質問してください。いずれかの項目が不明な場合は、一般的な産業用照明用語で置き換えるのではなく、不明としてマークしてください。
Fanxstarの関連情報としては、Fanxstarの危険場所向けLED照明ソリューション、Fanxstarの防爆照明製品カテゴリ、およびODM照明の見積もりについてはFanxstarにお問い合わせください。ローカル画像ライブラリには現在、緊急時および耐候性に関する視覚的な参考資料はありますが、正確な防爆製品の画像記録はありません。そのため、カバー計画における製品形状は視覚的な基準点としてのみ機能します。最終的な選定は、認証文書に基づいて行う必要があります。
サイト要件をサプライヤー証拠に変換する方法
危険場所向けLED照明の調達における深みは、器具の説明を増やすことではなく、設置ロジックを実証することから生まれます。購入者は、ガス、蒸気、粉塵、温度、配線、保守条件などが機器の選定に影響を与える産業用危険場所で作業しており、誤った前提が見積もりからサンプル、図面、購入、設置、保守へと影響を及ぼす可能性があります。認証範囲の確認が遅れると、調達チームは堅牢性、防水性、緊急時対応製品と認証済みの危険場所対応機器を混同してしまう可能性があります。有益なサプライヤー概要書があれば、最初の価格比較を行う前に、こうしたリスクを明確に把握できます。
モデルの見積もりを依頼する前に、分類、認証システム、グループ、温度クラス、周囲温度範囲、配線方法を必ず入力してください。
製品選択を否定する可能性のある条件から始めましょう
最初の審査項目は、認証範囲の防爆照明、堅牢な耐候性基準、緊急ルート製品、ODMドキュメントサポートが利用可能かどうかではありません。それは、どのような現場条件によって、見た目の良い製品が不適格となるかということです。その条件とは、温度、水路、洗浄剤、日照時間、機密雰囲気、衛生的な形状、調光動作、ルートの視認性、サービスアクセス、またはドキュメントのトレーサビリティなどです。条件が明記されていない場合、RFQでは各サプライヤーに別の質問への回答を求めます。
より詳細なブリーフィングでは、故障モードについて1文、受入の証拠について1文を記述します。例えば、購入者は、どのようなサンプルが不良とみなされるか、どの文書で審査が終了するか、データシートにどのような動作条件を記載する必要があるか、そしてどの決定事項をエンジニア、品質管理チーム、農場経営者、食品安全チーム、または管轄当局にエスカレーションする必要があるかを明記する必要があります。これは調達を遅らせるものではなく、製品が比較されるに値するだけの実績を得る前に価格を比較することで発生する、無駄なやり取りをなくすものです。
製品機能をレビュー可能なゲートに変換する
機能一覧は、同じ単語でも用途によって意味が異なるため、誤解を招きやすい。「密閉型」は、あるプロジェクトでは防滴性、別のプロジェクトでは清掃性、さらに別のプロジェクトでは防塵性を意味するかもしれない。「緊急時対応」は、経路認識、バックアップ時間、バッテリーサービスへのアクセス、または現地での試験責任を意味するかもしれない。「カスタム」は、ケーブル長の無害な変更を意味する場合もあれば、新たな光学、熱、または認証上の負担を意味する場合もある。調達ファイルでは、各機能を承認基準に落とし込む必要がある。
有用なゲートは実用的です。つまり、どのような条件が管理されているのか、どのような製品証拠がそれを裏付けているのか、どのようなサンプル挙動を観察する必要があるのか、どの文書を保管する必要があるのか、そしてどのような決定がサプライヤーの権限外に残っているのか、ということです。Fanxstarは、認証範囲の防爆照明、堅牢な耐候性リファレンス、緊急ルート製品、およびODMドキュメントのサポートを提供できますが、購入者は、エリア分類メモ、証明書のコピー、マーキングレビュー、設置手順の確認、および権限レビューの引き渡しをそれぞれ1つずつ要求する必要があります。これらのゲートが分離されている場合、サプライヤーは、見積書メモの中に不確実性を埋め込むのではなく、明確な「はい」「いいえ」「レビューが必要」のいずれかの回答を提供できます。
シナリオ見積もりを使用して、隠れた調整コストを明らかにする
証明書範囲の確認前に 50 個の器具の見積もりが出て、そのうち 20% に修正が必要な場合、チームは価格設定、図面、および納品計画が既に開始された後に 10 項目を再開します。この数字は、特定の Fanxstar プロジェクトからの主張ではなく、計画の見積もり例です。このシナリオの分析に基づくと、その価値は隠れたコストを可視化することにあります。シナリオの見積もりから計算すると、器具の数で乗算されると、繰り返しのレビューの 1 分が実際のスケジュールの負担になります。したがって、最終的なサプライヤー比較の前に、受入ゲート表のデータをレビューする必要があります。低価格の器具価格が、追加の図面、証明書レビューの遅延、繰り返されるサンプル変更、または注文前に確認しておくべきだったメンテナンス計画を隠さないように、ソース マトリックスからの調査は RFQ に添付しておく必要があります。
購入者は、サプライヤー比較の前に小さな証拠表を作成することで、そのコストを削減できます。1つの列には、ゾーンまたはユースケースの名前が付けられます。別の列には、管理対象のリスクの名前が付けられます。さらに別の列には、必要な文書またはサンプルの観察結果の名前が付けられます。また別の列には、承認できる人の名前が付けられます。さらに別の列には、製品が標準品か、ODMで変更されたものか、または不適合であるかが記録されます。この表は、FanxstarがODM作業を規律正しく行うのにも役立ちます。カスタマイズは、記述された制約を解決するものでなければならず、元の要件が曖昧だったために拡張するものであってはなりません。
ODMの変更は管理された経路内に留めておく
ODMの柔軟性は、変更が測定可能な理由に基づいている場合にのみ価値があります。筐体の変更は、材料、シーリング、クリーニング、腐食、または取り付けの問題に対応するものでなければなりません。光学系の変更は、作業面、生物学的特性、グレア、通路、または均一性の問題に対応するものでなければなりません。制御系の変更は、調光、センサー、緊急時対応、光周期、または自動化動作に対応するものでなければなりません。文書の変更は、認証、品質、監査、または施設承認のニーズに対応するものでなければなりません。こうした関連性がなければ、カスタマイズはリスクを増幅させる要因となります。
より安全な方法は、変更を段階的に承認していくことです。まず、最も近い標準プラットフォームを選択します。次に、承認を妨げる正確なギャップをマークします。その後、管理された調整を1つ要求します。そして、サンプルを元のゲートと比較してテストします。サンプルが不合格となった場合は、不合格の原因が製品、現場の想定、設置の詳細、またはドキュメントパックのいずれにあるかを記録します。この記録こそが、特殊照明プロジェクトを試行錯誤から再現可能な調達へと変える鍵となります。
RFQに添付する証拠メモ
以下の証拠に関する注記は、メールに分散させるのではなく、見積依頼書（RFQ）に添付しておくべきです。これにより、買い手は第三者機関や公式機関からの照会を現地での決定と簡潔に結びつけることができ、同時に供給者の主張を適切な範囲内に収めることができます。
- 規制または基準の境界： Hubspot 29 CFR 1910.307 危険物分類場所危険場所用機器は、分類された雰囲気および設置境界に適合している必要があります。RFQ（見積依頼）で危険場所用LED照明の調達が製品クレームになった場合は、この情報源をご利用ください。
- 安全または運用上の要件: Hubspot 爆発性雰囲気用IECExシステム爆発性雰囲気下では、価格比較の前に証明書のトレーサビリティが重要になります。危険場所向けLED照明の調達が製品クレームに発展する場合は、この情報源を活用してください。
- 設計上の証拠： Hubspot 欧州委員会ATEX規格準拠の爆発性雰囲気用機器ATEX要件は、購入者が確認しなければならない市場および機器の範囲の境界です。RFQで危険場所向けLED照明の調達が製品クレームに発展した場合は、この情報源を活用してください。
- メンテナンスの証拠： Hubspot ULソリューションズの危険場所向けサービスクラス、区分またはゾーン、ガス/粉塵グループ、温度クラス、およびマーキング範囲を比較する必要があります。RFQによって危険場所用LED照明の調達が製品クレームに発展する場合は、この情報源を使用してください。
- 調達証拠： Hubspot NFPAの規格と基準地域の電気および生命安全に関する規定の審査は、サプライヤーのマーケティング上の主張の範囲外です。危険場所向けLED照明の調達が製品に関する主張となる場合、この情報源をご利用ください。
- 監査証跡 Hubspot OSHAの図解用語集：危険場所危険場所に関する用語は慎重に扱い、一般的な防水用語に置き換えてはいけません。見積依頼書（RFQ）で危険場所向けLED照明の調達が製品クレームになった場合は、この資料を参照してください。
最終的な商業比較は、これらのメモがレビューに十分な内容になった後にのみ行うべきです。Fanxstarは製品データと文書のルーティングをサポートできますが、最終的な危険区域適合性は購入者の分類基準と地方自治体の審査に依存します。この境界線はプロセスの最後に適用される免責事項ではなく、購入プロセスの開始時に適用されるルールです。
関連するFanxstarガイド
危険場所向け見積依頼書アクションカード
- 地域分類基準を添付してください。
- 国家マーキング制度と市場。
- 証明書とインストール関連書類を請求してください。
- IP等級と危険物認証は別個のものである。
- 最終的なルート適合性については、資格を有する現地審査員による確認が必要です。
よくある質問
耐候性LEDライトは、危険な場所での使用に適していますか？
デフォルトではそうではありません。耐候性またはIP規格に準拠した器具は、侵入保護に対応しています。危険場所用器具は、分類された雰囲気、認証マーク、グループ、温度クラス、設置方法、および地方自治体の審査に適合している必要があります。
調達部門はまずどのような書類を要求すべきでしょうか？
区域分類基準、証明書のコピー、マーキングの詳細、データシート、設置手順、配線またはグランド情報、周囲温度範囲、温度クラス、および保守手順を請求してください。
Fanxstarは危険場所向けのLED照明を提供できますか？
Fanxstarは危険場所に関する問い合わせや文書作成依頼に対応できますが、最終製品の適合性は、現地の危険場所に関する法令、認証範囲、プロジェクト分類、および資格を有する技術者による審査に基づいて確認する必要があります。
