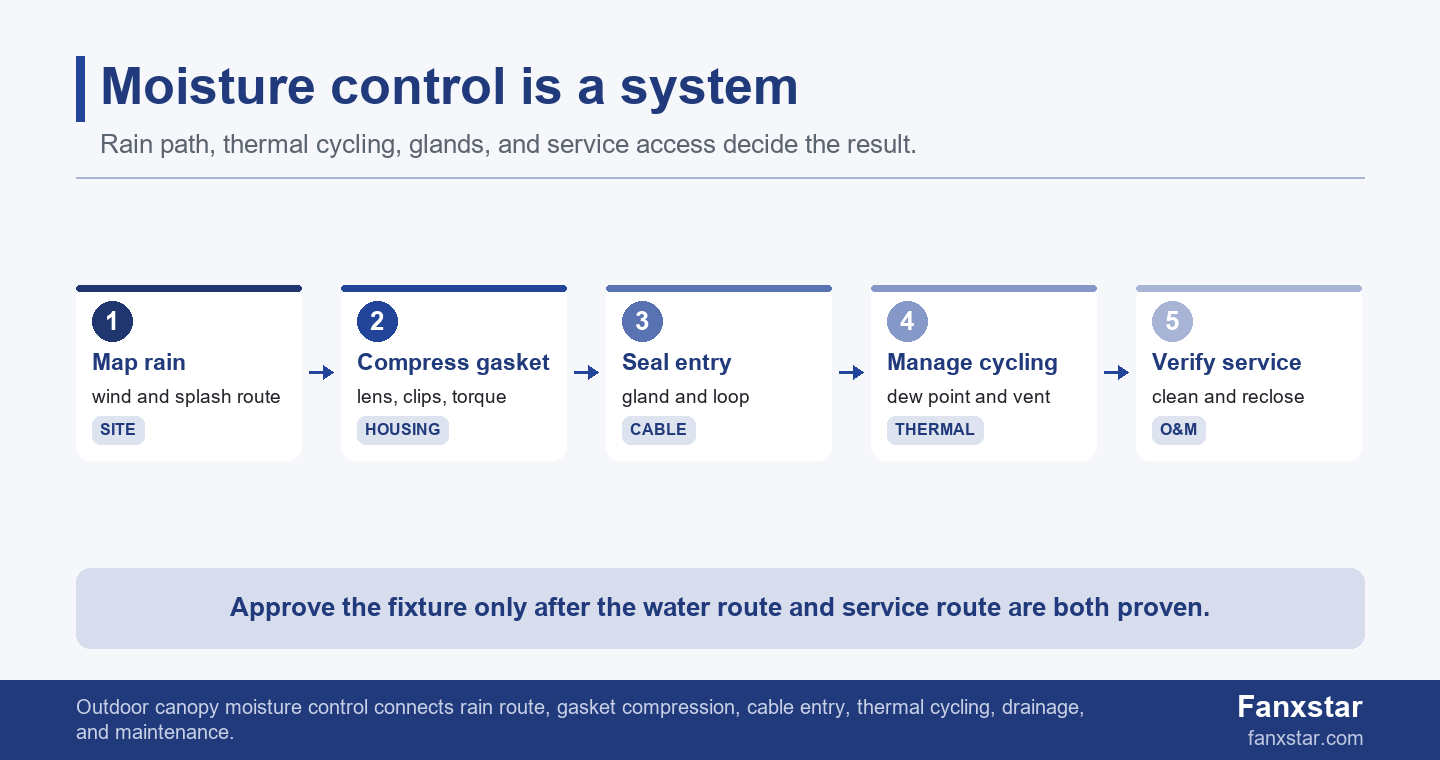

Pour éviter l'accumulation d'humidité dans les luminaires extérieurs, il est essentiel de maîtriser cinq éléments : l'écoulement de l'eau, la compression du joint, le passage des câbles, les variations de température et la réouverture pour maintenance. Un luminaire peut paraître étanche sur un catalogue, mais accumuler de l'humidité si la pluie s'infiltre sous un mauvais angle, si le presse-étoupe est sous-dimensionné, si le joint est pincé ou si de l'air humide se condense à l'intérieur de la lentille après l'extinction de la LED.
Selon les directives de la CEI concernant l'indice de protection IP , ce dernier distingue la protection contre la poussière et l'eau par deux chiffres distincts. C'est pourquoi les indices IP65, IP66 et IP67 doivent être considérés comme des preuves concrètes et non comme un simple élément décoratif. D'après les explications du Service météorologique national américain sur le point de rosée , ce dernier est une mesure directe de l'humidité atmosphérique, ce qui explique la formation de buée à l'intérieur des luminaires de type auvent, même en l'absence de fuite de liquide apparente.
Points clés à retenir
- Le contrôle de l'humidité dans l'éclairage des auvents extérieurs commence par la géométrie de l'installation, et pas seulement par l'étiquette du luminaire.
- L'indice de protection IP, la conception du joint, le presse-étoupe, le système anti-gouttes, la ventilation et le dispositif de fermeture de service doivent être considérés comme un seul système.
- La condensation et les fuites d'eau directes sont des modes de défaillance différents ; l'acheteur doit donc diagnostiquer le symptôme avant d'approuver une réparation.
- Les projets d'auvent et d'étanchéité Fanxstar doivent inclure un examen d'échantillon qui vérifie la lentille, le joint, l'entrée de câble et la fermeture après service.
Commencez par le circuit d'humidité, et non par la puissance du luminaire.
La prévention de l'humidité n'est pas un élément isolé.
Les luminaires d'extérieur sous auvent sont soumis à des conditions difficiles. Bien que souvent protégés par un toit, ils restent exposés à la pluie battante, à la chaleur de la structure, au froid nocturne, aux vibrations, aux insectes, à la poussière, aux gaz d'échappement et aux interventions de maintenance par le dessous. Le luminaire peut être installé horizontalement, encastré, suspendu ou incliné. Chaque installation influe sur la façon dont l'eau se dépose sur la lentille, sur l'accumulation des gouttelettes et sur le passage des câbles.
La meilleure méthode de prévention consiste à définir le parcours de l'eau avant de choisir le produit. Il faut se renseigner sur les points d'impact potentiels de la pluie, les zones de ricochet des éclaboussures, les zones de condensation, le point d'entrée du câble et la personne qui interviendra ultérieurement. Un produit conçu pour un plafond plat d'entrepôt peut nécessiter un joint, un presse-étoupe, un système de drainage ou de ventilation différents sous un auvent extérieur.
Conformément aux recommandations de la NEMA relatives aux types d'armoires , les définitions de ces types varient selon le contexte et doivent être vérifiées au regard des normes applicables. Pour les acheteurs d'auvents, cela signifie que les indices de protection (IP), les termes utilisés pour définir le type d'armoire, les indications relatives à l'étanchéité en milieu humide et les instructions d'installation du fournisseur doivent tous décrire les mêmes conditions réelles d'utilisation.
Diagnostiquer séparément les fuites et la condensation
Une fuite directe laisse généralement des traces : gouttelettes près du presse-étoupe, taches près d’un embout, accumulation d’eau au bord de la lentille ou présence d’eau après de fortes pluies. La condensation est plus discrète. Le luminaire peut s’embuer après le coucher du soleil, après une pluie froide ou après une longue période d’inactivité. La buée peut disparaître lorsque les LED réchauffent le boîtier. Ces deux problèmes nécessitent des solutions différentes. Un presse-étoupe plus robuste peut résoudre le premier ; un évent d’égalisation de pression ou un dispositif de contrôle de l’humidité de l’assemblage peut résoudre le second.
D'après les explications du Service météorologique national concernant le point de rosée , ce dernier établit un lien entre l'humidité de l'air et le risque de condensation. Dans le cas d'un luminaire sous auvent, cela signifie que l'acheteur ne doit pas présumer que la présence de buée indique un échec du test IP. Il est possible que de l'air humide soit emprisonné dans l'ensemble, que le luminaire présente une ventilation insuffisante ou que la température de surface descende en dessous du point de rosée pendant son fonctionnement.
| Source d'humidité | Symptômes typiques | Mesure de prévention |
|---|---|---|
| Pluie poussée par le vent | marques d'eau près de l'objectif ou du capuchon | vérifier le chemin IP, la compression du joint et l'angle de montage |
| Cyclisme thermique | formation de buée après refroidissement nocturne | examiner le point de rosée, l'option de ventilation et le volume d'air interne |
| Entrée de câble | gouttelettes près du presse-étoupe ou du chemin du fil | Préciser le presse-étoupe, le dispositif anti-traction, la boucle d'égouttement et la limite du mastic. |
| Réouverture du service | humidité après service de conducteur ou de lentille | définir le couple de serrage, l'inspection du joint et les étapes de revérification |
Cinq détails de robinetterie qui empêchent l'accumulation d'humidité
Commencez par le chemin de la lentille et du joint.
Le passage de la lentille et du joint doit être facile à inspecter car il constitue la limite d'humidité la plus visible. Les acheteurs doivent vérifier la continuité du joint, le mode de fixation de la lentille (clipsée ou vissée), le contrôle de la compression et la résistance du joint aux déformations dues à une utilisation répétée. Un joint dont l'étanchéité dépend d'une pression manuelle irrégulière présente un risque pour l'éclairage extérieur sous auvent, car la maintenance est souvent effectuée sur des nacelles ou des échelles à visibilité réduite.
Selon la norme CEI IP , le niveau de protection contre l'eau est indiqué par le deuxième chiffre. Il est donc important que les acheteurs se renseignent sur les conditions de test d'étanchéité annoncées par le fournisseur. Un auvent exposé occasionnellement à la pluie ne requiert pas forcément le même niveau de protection qu'une zone de lavage intensif, mais l'acheteur doit néanmoins vérifier si le luminaire est conforme à la norme IP65, IP66, IP67 ou à une autre classification, et s'assurer que l'échantillon testé présente les mêmes caractéristiques d'entrée de câble et de montage.
L'acheteur doit également vérifier si de l'eau peut stagner sur le luminaire ou autour du cadre de la lentille. Un luminaire encastré sous rosace peut accumuler l'eau différemment d'un luminaire étanche à la vapeur monté en saillie. Si de l'eau s'accumule autour d'un joint, la conception du joint et le système d'évacuation deviennent plus importants que la photo du produit.
Considérez le point d'entrée du câble comme une voie d'eau.
Les entrées de câbles sont souvent à l'origine de problèmes d'humidité, car elles combinent pénétration électrique, contraintes mécaniques et variations d'installation. Un luminaire de plafond peut paraître parfait jusqu'à ce que l'installateur fasse passer le câble vers le haut, oublie la boucle anti-goutte, serre excessivement le presse-étoupe ou utilise un câble d'un diamètre hors plage. La demande de devis doit préciser le type de câble, son diamètre, le modèle de presse-étoupe, le dispositif anti-traction et si un câble pré-câblé est nécessaire.
Il est recommandé de visualiser le cheminement du câble lors de l'examen de l'échantillon. Photographiez le presse-étoupe, la courbure du câble, le serre-câble et le joint autour de l'entrée. Si un acheteur a besoin d'un câble ou d'un connecteur plus long, demandez un nouveau chèque, car la plage de fonctionnement du presse-étoupe et son comportement sous contrainte peuvent varier. Un câble d'un mètre et un câble de trois mètres peuvent engendrer des forces de manipulation différentes lors de l'installation.
Conformément aux directives de l'Administration du commerce international relatives à la documentation d'importation , les documents d'importation peuvent inclure plusieurs pièces justificatives d'expédition. Les acheteurs de luminaires peuvent appliquer cette même pratique de gestion des versions : l'échantillon approuvé, les spécifications du câble, la nomenclature, l'étiquette, le bon de livraison et la facture doivent tous mentionner la même version du produit. Ceci est particulièrement important lorsque l'étanchéité dépend d'une simple modification, comme celle d'un presse-étoupe ou d'un connecteur.
Conformément aux directives de l'Administration du commerce international relatives aux documents spécifiques , certaines expéditions de produits peuvent nécessiter des certificats ou des documents supplémentaires. Dans le cas des luminaires d'extérieur pour auvents, l'acheteur doit déterminer rapidement si la commande requiert une attestation d'utilisation en milieu humide, une preuve de propriété intellectuelle, des certificats de conformité au marché ou un rapport d'inspection spécifique au site, car ces documents sont plus difficiles à obtenir une fois que la production a modifié le point d'entrée du câble.
Plan de cyclage thermique et de réouverture des services
Les luminaires d'extérieur sous auvent chauffent pendant leur fonctionnement et refroidissent lorsqu'ils sont éteints. En été, sous le soleil, l'auvent lui-même peut devenir chaud avant de se refroidir en soirée. Pendant la saison des pluies, un luminaire peut passer d'un environnement chaud à un environnement froid et humide en quelques minutes. Ces variations modifient la pression interne et peuvent favoriser l'infiltration d'humidité dans les zones les plus fragiles. Un système d'équilibrage de pression peut s'avérer utile dans certains cas, mais il doit être sélectionné, installé et testé une fois le luminaire terminé.
La réouverture pour maintenance est l'autre source fréquente de défaillance. Un luminaire peut rester sec pendant des mois, puis se couvrir de buée après un changement de driver, car le joint a été pincé ou le capuchon d'extrémité n'a pas été serré uniformément. Les acheteurs doivent exiger des fournisseurs une méthode de fermeture pour maintenance, et non se contenter d'une simple déclaration de propriété intellectuelle. Si le luminaire n'est pas destiné à être ouvert sur site, cela doit également être clairement indiqué avant l'achat.
Comment rédiger une meilleure demande de devis pour l'éclairage de canopée
Donnez au fournisseur le contexte réel de l'installation
Une demande de devis (RFQ) utile pour un auvent doit inclure la hauteur de l'auvent, le mode de fixation, l'orientation du luminaire, l'exposition à la pluie battante, la plage de températures ambiantes, la fréquence d'allumage et d'extinction, le sens d'entrée des câbles, la méthode de maintenance et la proximité du luminaire avec des zones de ravitaillement, de restauration, de stationnement ou de chargement. Elle doit également préciser si l'acheteur a déjà constaté des problèmes tels que de la buée, des gouttelettes, de la corrosion, une panne du pilote ou la présence d'insectes à l'intérieur de la lentille.
Selon les recommandations du programme ENERGY STAR pour la modernisation de l'éclairage , les mises à niveau de l'éclairage commercial peuvent concerner des applications telles que l'éclairage des parkings et l'éclairage de travail, ce qui rappelle aux acheteurs que le remplacement de l'éclairage extérieur ne se limite pas à un projet d'économie d'énergie. Pour l'éclairage des auvents, les économies d'énergie sont importantes, mais la sécurité, la visibilité, la gestion de l'humidité et la fiabilité du service sont déterminantes pour la réussite de la modernisation.
La demande de devis doit exiger du fournisseur qu'il précise la version du produit, l'indice de protection IP, le matériau de la lentille, le chemin du joint, le presse-étoupe, l'évent (le cas échéant), le type de support ou de fixation, ainsi que les instructions de maintenance. Si le fournisseur propose une solution contre l'humidité, il convient de préciser le mode de défaillance concerné : exposition directe à la pluie, entrée de câble, condensation, humidité emprisonnée dans l'assemblage ou fermeture après maintenance.
Utilisez une liste de contrôle d'exemple avant l'approbation du lot
Avant d'approuver le volume, inspectez au moins 10 points sur l'échantillon : ajustement de la lentille, continuité du joint, pression des clips ou vis, presse-étoupe, courbure du câble, plan de la boucle d'égouttement, trous de fixation, emplacement de l'évent, position de l'étiquette et accessibilité pour la maintenance. Mettez l'échantillon sous tension, laissez-le refroidir, puis inspectez-le à nouveau. Si possible, installez un petit prototype dans la verrière pour une courte période d'observation avant le remplacement complet.
Un essai de 7 jours suffit généralement à révéler la formation de buée après l'alternance jour/nuit. Il ne garantit pas la durée de vie du produit, mais permet de déceler un assemblage défectueux, de l'humidité emprisonnée ou une mauvaise orientation lors de l'installation. L'acheteur doit prendre des photos au jour 1 et au jour 7, notamment de la surface de la lentille, de l'entrée du câble et de toute trace de buée ou de gouttelettes visibles.
Conformément aux exigences techniques de DLC relatives à l'éclairage à semi-conducteurs , les preuves de performance des LED sont liées à des catégories de produits et à des rapports définis. Les acheteurs de luminaires doivent traiter les preuves d'humidité mécanique avec la même rigueur : spécifier le produit exact, l'entrée de câble exacte, le cheminement exact du joint, l'échantillon de test exact et les limites exactes de l'installation.
Conformément aux recommandations d'achat du FEMP pour les luminaires LED commerciaux et industriels , il convient de comparer des luminaires complets au sein de catégories définies. En matière de rénovation, il est important de noter qu'un luminaire de plafond doit être commercialisé comme un produit complet, et non comme un assemblage disparate de corps, lentille, presse-étoupe, driver et mode d'installation. Si l'un de ces éléments est modifié, les données relatives à la gestion de l'humidité doivent être réexaminées.
Où Fanxstar s'intègre à l'éclairage extérieur de canopée
Commencez par la plateforme scellée de droite
Les solutions Fanxstar pour la gestion de l'humidité sous canopée comprennent des luminaires LED résistants aux intempéries , des éclairages LED étanches IP65 et IP66 , des luminaires LED étanches à la vapeur et des luminaires LED en aluminium résistants aux intempéries . L'acheteur doit définir le circuit d'évacuation d'eau et le mode d'entretien avant de choisir le luminaire, et non se baser uniquement sur son nom.
Pour un auvent de station-service, l'uniformité, l'éblouissement, l'accessibilité pour le conducteur et la gestion de l'humidité sont des facteurs importants. Pour un auvent logistique, les impacts, la protection des câbles et la poussière sont souvent plus critiques. Enfin, pour un auvent en bord de mer, la corrosion et l'humidité saline sont des problèmes prépondérants. Fanxstar peut évaluer ces différences à partir des photos, des plans d'installation, de la puissance cible, de la température de couleur corrélée (CCT), du faisceau, de la hauteur de montage et des contraintes de maintenance fournis par l'acheteur.
Si votre projet d'éclairage LED nécessite une longueur de câble personnalisée, un contrôle par capteur, une fonction d'urgence, une marque privée ou des caractéristiques de boîtier différentes, veuillez contacter le service ODM d'éclairage LED personnalisé de Fanxstar avant la fabrication de l'échantillon. L'étanchéité dépend de détails précis ; toute modification tardive du câble, du presse-étoupe, de la lentille ou du support doit donc entraîner une nouvelle évaluation.
Simplifiez la décision pour l'approvisionnement
Une bonne formulation pour un appel d'offres est la suivante : « Veuillez fournir un devis pour le luminaire extérieur de type auvent, en précisant l'indice de protection IP, le type d'entrée de câble, la conception du joint, le sens de montage, le mode de maintenance et les caractéristiques de protection contre l'humidité pour ce site. » Cette formulation est plus utile que de demander « le meilleur luminaire étanche », car elle définit clairement les spécifications du fournisseur.
Le dossier d'achat final doit inclure le modèle sélectionné, le schéma, la preuve de conformité IP, les détails des câbles et presse-étoupes, la note d'installation, la note de service, le fichier photométrique et toutes les observations préliminaires. Si l'acheteur conserve ce dossier avec la commande, la maintenance ultérieure et les réachats seront grandement facilités.
QFP
Pourquoi de l'humidité apparaît-elle à l'intérieur des luminaires extérieurs ?
L'humidité peut provenir d'une fuite directe, d'une entrée de câble défectueuse, d'air humide emprisonné, de cycles thermiques ou d'une mauvaise remise en service. La solution appropriée dépend du symptôme : présence de gouttelettes après la pluie, de buée après refroidissement ou d'humidité après maintenance.
L'indice IP65 est-il suffisant pour l'éclairage extérieur d'un auvent ?
L'indice IP65 peut suffire pour certaines verrières protégées, mais cela dépend de l'exposition au vent, aux projections d'eau, au nettoyage, à l'angle de montage, au passage des câbles et à la méthode d'entretien. Les acheteurs doivent se renseigner sur le test d'étanchéité auquel correspond cet indice et vérifier si l'échantillon testé est identique au produit installé.
Un évent de ventilation peut-il empêcher la condensation de l'éclairage de la verrière ?
Un évent peut s'avérer utile lorsque les variations de pression sont la principale cause du problème, mais il ne remplace ni un joint d'étanchéité adéquat, ni un presse-étoupe, ni une conception de boîtier appropriée, ni une preuve de conformité IP. La version ventilée doit être examinée et testée dans le cadre du produit fini.
Quels sont les points à vérifier avant d'approuver l'installation d'éclairage LED pour auvent ?
Vérifiez la preuve IP, le chemin de la lentille et du joint, le presse-étoupe, la boucle anti-goutte, l'option de ventilation, l'orientation de montage, la méthode de fermeture de service, le fichier photométrique et si l'échantillon correspond à la nomenclature finale.
