LED照明器具の製造において、コネクタは部品コストのごく一部を占めるに過ぎませんが、現場での故障の大部分を占めています。汎用コネクタよりも1個あたり0.20ユーロ高いスプリングクランプコネクタは、5,000個の照明器具の生産ロットがスペインでの品質監査に合格するか、設置後12ヶ月で保証請求が発生するかを左右する可能性があります。Wago、TE Connectivity、そして汎用（ブランド名なしまたはノーブランド）コネクタは、OEMおよびODMのLED製造エコシステムにおいてそれぞれ異なる位置を占めています。これらのコネクタの違い、そして生産仕様におけるそれぞれの役割を理解することは、優れた製品と、あらゆる接合部に欠陥を抱えた製品を区別するエンジニアリング知識となります。
主要なポイント（要点）
- ワゴのバネ式クランプ技術は、設置者の技術に頼ることなく、長期間にわたって一定の接触力を維持するため、ヨーロッパの商業施設や産業施設におけるLED照明器具の組み立てや交換において、現場での保守性に優れたコネクタとして主流となっています。
- TE ConnectivityのLUMAWISE製品ファミリーは、COB LEDアレイとその照明器具間の機械的、電気的、熱的なインターフェース、およびWagoの製品群ではカバーされていないIP66規格の屋外街路照明制御インターフェースという、特定の、かつ十分なサービスが提供されていない問題に対応しています。
- 汎用コネクタは本質的に劣っているわけではありませんが、Wago社やTE社が多額の研究開発投資によって実現しているめっき品質、接触力仕様、耐フレッティング腐食性といった点で劣っています。振動や熱サイクルが発生する環境では、この差が現場での故障につながります。
- EUまたはAUの認証取得を目指す耐候性および産業用LED照明器具の場合、UL/IEC規格に準拠した認証済みの有名ブランドのコネクタは必須であり、認証書類の基準となります。
LED照明器具におけるコネクタ故障の物理学
LED照明器具コネクタが故障する理由：3つのメカニズム
ブランドを比較する前に、LED照明器具環境におけるコネクタの故障原因を実際に把握しておくことが重要です。なぜなら、3つの主要なメカニズムによって、どの技術がどの状況でより優れた性能を発揮するかが決まるからです。
最初のメカニズムはフレッティング腐食です。2つの金属コネクタの接触面が、振動、熱膨張・収縮サイクル、あるいは建物の構造振動などによって微小な動きを受けると、微細なレベルで互いに擦れ合います。これにより、接触面の保護メッキが摩耗し、基材金属が露出して酸化します。酸化層が蓄積すると、導体ではなく絶縁体として働き、接触抵抗が増加し、端子間の電圧降下を引き起こし、最終的には断続的な電源障害や回路全体の損失につながります。フレッティング腐食は、振動する機械、天井クレーン、冷凍システム、および大きな熱サイクルが発生するあらゆる場所に取り付けられたLED照明器具におけるコネクタ故障の主な原因であり、これらはすべて耐候性および産業用LEDアプリケーションと重なります。
2つ目の原因は、設置作業者のばらつきによる接続不良です。LED照明器具の接続箱における従来のネジ端子接続やねじ込み接続は、設置作業者のトルクと技術の一貫性に大きく依存します。しかし、はしごの上、寒い倉庫内、手袋を着用した状態など、現場の状況では接続の品質にばらつきが生じます。締め付けが不十分な接続は、ホットスポットやアーク放電を引き起こし、最終的には故障につながります。逆に締め付けが強すぎると、導体や端子が変形する可能性があります。
3つ目のメカニズムは、コネクタ部からの外部環境の侵入です。IP規格に準拠した耐候性LED照明器具の場合、配線経路上の密閉されていないコネクタは、潜在的な侵入箇所となります。IP66規格の照明器具において、コネクタ部からの湿気の侵入は、筐体の密閉性に関わらず、照明器具全体のIP認証を損なうことになります。
Wago：LED配線用スプリングクランプ技術
Wagoの特徴とは？
Wagoの根本的な革新は、スプリングクランプ接続機構にあります。ネジ（熱サイクルによって緩む可能性がある）や、取り付け作業者のねじ込み技術（品質にばらつきがある）に頼るのではなく、Wagoは錫メッキされた銅製のスプリングを採用し、挿入された導体に一定かつ調整された接触力を加えます。この接触力は振動や熱サイクルに関係なく維持され、スプリングが導体の動きを補正することで、摩擦による摩耗を防ぎます。
Wago社が実施した破壊試験では、金属製の接続部自体が破損する前に周囲の材料が破損することが確認されており、スプリングクランプの接合部がアセンブリの構造上の弱点ではないことが実証されています。LED照明器具の製造および現場での設置においては、これは接続部に関するクレームや保証請求の大幅な削減につながり、特にコールドチェーン物流施設や屋外の耐候性用途など、振動や温度変化の激しい環境での設置において顕著な効果を発揮します。
WagoのLED専用製品ポートフォリオ
Wagoは、照明器具の配線アーキテクチャ全体を網羅する専用の照明製品ラインを構築しました。同社の221シリーズレバーナットは、接続部でのワイヤ間接続に対応し、12～24AWGの導体を収容し、単線、撚線、細撚線の導体タイプを同時に受け入れることができます。これは、照明器具のリード線（多くの場合細撚線）を建物の配線（多くの場合単線）に接続する際に便利な機能です。同社の2773 PUSHWIREコネクタは、より小型で高速なため、恒久的な生産ラインへの設置に適しています。8773照明器具用切断コネクタは、照明器具ハウジング内に規格に準拠したサービス切断が必要な照明用途向けに特別に設計されています。PCBレベルのドライバ接続には、銀メッキピンを備えたSMD PCB端子台を提供しています。これは、ピンが2つの回路基板を接続する、熱膨張と収縮の影響を受けるPCBインターフェースでのフレッティング腐食に特に対処しています。
Wagoはまた、屋外用コネクタ向けに、明確なUV保護機能とより高い耐熱性も提供しています。これは、LEDの熱と周囲環境の両方によってコネクタ内部の温度が上昇する可能性のあるIP65+規格の照明器具にとって重要です。
模倣品問題
Wago規格における重大な実務上のリスクは、Wago純正品ではない偽造品や「Wago互換」コネクタが広く出回っていることです。「Wagoスタイル」「Wago相当品」、そして「Wag0」や「Wugo」など、綴りを微妙に変えたブランド名が、オンラインマーケットプレイスや一部の低価格部品販売業者でよく見られます。これらの製品は通常、Wago独自のバネ合金仕様、接触力許容値、メッキ品質を採用していません。LED照明器具を量産する場合、部品表に「Wago」と記載しながら偽造Wagoコネクタを使用すると、受入検査で検出が困難な認証および品質リスクが生じます。部品番号（例：2芯レバーナットの場合は221-412）でWagoを指定し、正規販売代理店から調達することが、唯一確実な予防策です。
TEコネクティビティ：LED専用アーキテクチャ向けに設計
LUMAWISE：LEDと照明器具のインターフェース問題を解決する
TE ConnectivityのLED照明用コネクタ製品群は、Wagoの製品とは構造的に異なり、解決すべき課題も異なります。TEのLUMAWISE製品ファミリーは、Wagoの汎用スプリングクランプコネクタでは完全には解決できない2つの明確な課題に焦点を当てています。
まず、COB（チップオンボード）LEDと照明器具との機械的および電気的インターフェースについて説明します。LUMAWISE Type Z LEDホルダーは、スナップイン式のLED保持機構により、COB LEDアレイへの無はんだ接続を実現し、組み立て時にLEDをホルダー内に固定し、照明器具内での適切な位置決めを保証します。これにより、LEDアレイのはんだ付けが不要になります。はんだ付けは、適切に行わないとLEDと基板の接合部に熱応力が発生し、長期的な光束維持に影響を与える可能性があります。TE ConnectivityのLUMAWISEホルダーは、LEDをヒートシンクに機械的に押し付けることで、熱管理経路と電気接続を一体化します。
2つ目の課題は、屋外街路照明の制御インターフェースです。TE社のLUMAWISE Endurance Nシステムは、街路照明やエリア照明で使用されるNEMA/ANSI規格準拠の照明器具用レセプタクル向けに、IP66規格のベースアセンブリを提供します。これらのコンポーネントは、屋外での年間を通じた設置に対応しており、ANSI C136.41（調光対応システム向け）に準拠しています。また、一体型ガスケットと電源ツイストロック端子を備えており、屋外の露出した照明器具環境において、汎用コネクタでは提供できない性能を実現しています。
TE Connectivityによるフレッティング腐食工学への貢献
TE Connectivityは、LEDコネクタ用途におけるフレッティング腐食に関する基礎的な技術文書を提供してきました。AMP Incorporated（現TE Connectivity）のJim Whitley氏が開発した「錫の戒律」は、錫メッキコネクタのフレッティングを軽減するための基準フレームワークとして広く引用されています。このアプローチには、適切な接触力（微小な動きを最小限に抑えるための閾値として最低100グラム）を持つコネクタの設計、嵌合時に表面酸化膜を破るための初期ワイピング動作の使用、製造時の接触潤滑剤と酸化防止剤の塗布などが含まれます。これらの設計手法はTEの商用コネクタ製品に組み込まれていますが、汎用製品には体系的に採用されていません。
汎用コネクタ：その利点と欠点
ブランド名のないコネクタの正直な評価
汎用コネクタ（中国や東南アジアのメーカーが製造する、ブランド名のない、あるいは低価格帯のプッシュイン式コネクタ）は、一般消費者向けおよびエントリーレベルのLED照明器具で広く使用されており、温度が安定し、メンテナンス頻度が低く、化学物質や湿気にさらされない屋内商業照明など、負荷の少ない用途では十分な性能を発揮します。汎用コネクタとブランドコネクタの性能差は、短期的な品質テストでは必ずしも明らかではないため、コスト重視の生産現場では依然として広く使われています。
このギャップは、次の4つの特定の状況で重要になります。振動環境（適切な垂直荷重がない一般的な錫メッキ接点では、最初の数千回の熱サイクルでフレッティング腐食が始まります）、LED光源またはドライバへの高温近接（安価なコネクタハウジングは、WAGOおよびTEハウジングが問題なく処理できる温度で変形またはクリープする可能性があります）、保守および再作業シナリオ（非破壊的に再開できない、または再嵌合時に劣化するコネクタは、現場での保守性の問題を引き起こします）、および認証監査（UL/IEC定格のない一般的なコネクタをリストしたBOMは、CE、ENEC、またはSAA認証を妨げる文書のギャップを生み出します）。
認証文書のギャップ
欧州またはオーストラリア市場向けのLED照明器具の場合、コネクタを含む器具内のすべての電気部品は、CEマーキング技術ファイル用の安全認証を取得している必要があります。これは、UL規格またはIEC規格相当の認証、温度定格、電流定格、およびコネクタハウジング材料の難燃性分類を意味します。公開され検証可能な認証のない汎用コネクタは、文書の記録に欠落を生じさせ、認証機関がENEC審査中に問題視します。WagoとTE Connectivityは、このデータを部品番号レベルで公開し、正規代理店を通じてトレーサビリティを維持しています。これが、認証済みLED製品において、ブランド名入りコネクタが贅沢な仕様ではなく、文書化の基準となる実用的な理由です。
並べて比較する
| 基準 | 和吾（221/2773/8773シリーズ） | TE Connectivity LUMAWISE | ジェネリック／ノーブランド |
|---|---|---|---|
| 接続メカニズム | スプリングクランプ - 一定の力、耐振動性 | 用途別仕様（はんだ付け不要のCOBホルダー、IP66ツイストロック式） | 押し込み式またはねじ込み式 ― 力加減は技術によって異なる |
| フレッティング腐食耐性 | 高 ― バネが接触力を維持します。銀メッキされたSMDピン | 高い — 「ブリキの戒律」の枠組みに基づいて設計されています | 低～中程度 - 接触力とめっき仕様による |
| フィールドサービス性 | 素晴らしい ― レバーナットは再開閉可能。点検用の透明なハウジング。 | 用途別 — COBホルダーは工具不要で簡単に着脱できます | 可変 — プッシュインジェネリックは必ずしも確実に再開できるとは限らない |
| IP規格準拠構成 | IP68規格準拠のスプライスコネクタ（CoolSplice TE）；Wago社製：ほとんどの照明器具製品に対応する屋内対応製品 | 屋外用 LUMAWISE Endurance N および SlimSeal シリーズは、IP66/IP67 規格に準拠しています。 | 知的財産権の評価を受けることは稀であり、知的財産権の主張は検証されていないことが多い。 |
| LED専用設計 | はい、照明器具用コネクタ、ドライバ用PCB端子台、LEDモジュール用SMD端子です。 | はい、LUMAWISE COBホルダー、ANSI準拠の街路照明インターフェース | いいえ、照明用途に適合した汎用コネクタです。 |
| 認定ドキュメント | UL規格認定、CE規格認定、IEC規格認定；部品番号レベルのデータシート全文 | UL規格認定、ANSI C136準拠。規制に関する詳細なデータはこちら。 | 変数 — CE/ENECでは不完全または検証不可能な場合が多い |
| ジェネリック医薬品との比較コスト | 1ユニットあたり15～40％のプレミアム | より高い保険料 ― アプリケーション固有のエンジニアリング費用 | ベースラインコスト |
| 偽造リスク | 高リスク ― 模倣品が広く出回っています。正規販売店からのみ購入してください。 | 中程度 ― 偽造されることは比較的少ない | 該当なし — 製品カテゴリー自体 |

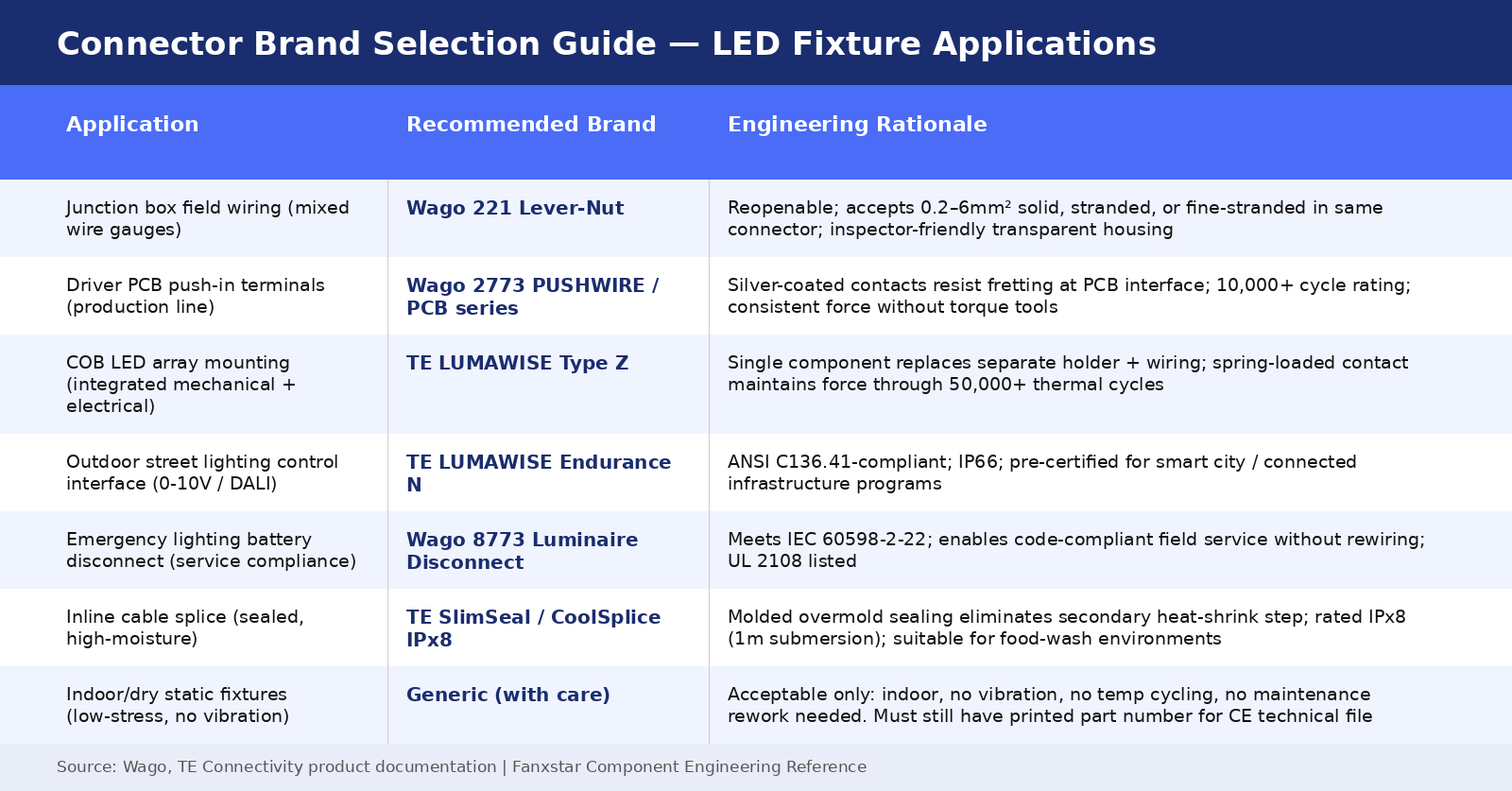

アプリケーションベースの選択ガイド
耐候性産業用器具におけるジャンクションボックス配線
耐候性LED照明器具のジャンクションボックス内部の配線接続（建物の配線と器具内部のリード線が接続される箇所）には、Wago 221シリーズのレバーナットがヨーロッパの商業施設や産業施設で事実上の標準となっています。このコネクタは、異なる導体タイプ（建物の配線と器具のリード線が混在）に対応し、工具不要でメンテナンスのために開けることができ、透明なハウジングを通して目視検査ができるため、倉庫、駐車場、コールドチェーン物流施設などでIP65+規格の照明器具を長期メンテナンスする設備管理チームにとって最適なコネクタです。EUおよびAU市場で展開されているFanxstarの耐候性照明器具シリーズでは、設置に関する資料でこのコネクタファミリーを参照しています。配線インターフェースの詳細については、耐候性LED照明器具の仕様書をご覧ください。
ドライバ基板の端子接続
LEDドライバ基板レベルでの接続（ドライバがAC電源入力に接続され、DC出力がLED基板に接続される部分）には、Wagoの基板端子台シリーズ（プッシュボタン式およびレバー式基板コネクタを含む）が、OEM量産に必要な生産ラインのスピードと長期信頼性を両立させています。銀メッキされたSMD基板端子は、繰り返し熱サイクルによって錫メッキ端子が劣化する基板界面でのフレッティング摩耗を特に抑制します。FanxstarのOEMカスタマイズプロジェクトでは、ドライバ設計の統合を含む場合、ドライバ界面レベルでの基板コネクタの指定は、パートナー企業と実施する量産前エンジニアリングレビューの一部となっています。当社のOEMプロセスと、金型製作前にコンポーネントレベルの仕様決定がどのように管理されているかについて、詳しくはこちらをご覧ください。
COB LEDアレイの接続
チップオンボード（COB）LEDアレイを使用するLED照明器具（高出力の産業用ハイベイ照明や一部の特殊な植物育成ライトなど）には、TE ConnectivityのLUMAWISE Type Zホルダーが最適なソリューションを提供します。このホルダーは、機械的保持、電気接続、および熱インターフェースを単一のはんだ付け不要の部品に統合しており、大量生産で一貫した品質を実現するために慎重なプロセス管理を必要とするはんだ接合を不要にします。Fanxstarの養殖植物育成ライトシリーズ（COBアレイとIP68規格が共存する製品）では、LEDと照明器具のインターフェース設計が重要な設計課題となっており、LUMAWISEホルダーはこの問題に直接対処します。
屋外街路照明およびエリア照明の制御インターフェース
IP66規格の屋外照明器具で、光センサー制御またはネットワーク照明制御ノード用にANSI規格準拠のツイストロック式レセプタクルが必要な場合、TE Connectivity社のLUMAWISE Endurance Nシステムが標準仕様となります。Wago社はこの用途に直接対応する製品を提供していません。Fanxstar社のEUおよびAU市場向け屋外耐候性照明器具で、調光制御の統合または光センサーとの互換性が必要な場合、既存のインフラストラクチャとの相互運用性を確保するためにLUMAWISE Endurance Nインターフェースを参照できます。特定のプロジェクトにおける制御インターフェース要件については、当社のエンジニアリングチームまでお問い合わせください。
非常用照明ドライバーの接続
LiFePO4バッテリーバックアップと関連するBMS回路を備えた非常用LED照明器具の場合、バッテリーコンパートメントの配線は、密閉された熱的に活発な環境で動作します。Wagoの照明器具用切断スイッチシリーズは、工具を使わずにバッテリーパックを交換できる、規格に準拠した保守性を提供します。非常用照明におけるバッテリーセルの交換サイクルが3～5年であることを考えると、これは非常に実用的な機能です。スプリングクランプ技術により、再締め付けなしでバッテリーの耐用期間にわたって接触品質を維持します。これらの配線要件に対応した製品設計については、 Fanxstarの非常用照明製品群をご覧ください。
よくある質問
Wagoコネクタは、産業用LED照明器具の製造において信頼できる製品ですか？
はい、正規代理店から純正のWagoコネクタを指定・購入すれば問題ありません。Wagoのスプリングクランプ技術は、数十年にわたり産業用電気機器で実績があり、UL認証およびIEC認証を取得しているため、世界中の商用および産業用LED照明器具での使用が認められています。Wago製品における信頼性の問題は、純正品そのものではなく、純正Wago部品のバネ合金設計や接触力仕様を満たさない偽造品の「Wago風」コネクタが蔓延していることにあります。Wagoの部品番号を指定し、正規販売店を通じて購入することが、品質管理において最も重要なステップです。
LEDコネクタにおけるフレッティング腐食とは何ですか？また、どのように防止できますか？
フレッティング腐食は、振動や熱膨張・収縮によって生じるコネクタの接触面間の微小な動きによって保護メッキが摩耗し、基材金属が露出して酸化することで発生します。酸化皮膜は絶縁体として働き、接触抵抗を増加させ、最終的には断続的または完全な回路故障を引き起こします。LED照明器具環境では、LEDの発熱と周囲温度の変化による熱サイクルによって、あらゆる設置場所でフレッティング腐食が発生します。予防策としては、適切な接触力（微小な動きの振幅を最小限に抑えるのに十分な力）を持つコネクタを選択すること、ねじ込み式や押し込み式ではなくスプリングクランプ技術（Wago社製など）を使用すること、コネクタがIEC規格に準拠し、接触力仕様が公表されていることを確認することなどが挙げられます。
CE認証済みのLED照明器具に汎用コネクタを使用できますか？
技術的には、CEマーキングをサポートするためにコネクタにWagoやTEのブランド名が付いている必要はありません。重要なのは、文書化された認証データ（UL規格またはIEC規格相当、温度定格、電流定格、難燃性クラス）です。評判の良い中国メーカーの汎用コネクタの中には、これらの認証を取得しており、CE認証の文書化をサポートできるものもあります。しかし、多くの汎用コネクタには、部品番号固有の認証文書が公開されていないため、ENECやCEの審査時に技術ファイルが不完全になるという問題があります。EU市場向けのLED照明器具の場合、最も安全で時間効率の良い方法は、標準製品文書として完全なグレードレベルの認証データを公開しているブランドのコネクタを使用することです。
Wagoを使用すると、LED照明器具の部品表（BOM）に大幅なコスト増が生じますか？
コストへの影響はわずかで、用途によって異なります。一般的な耐候性LED照明器具の場合、接続配線にWago 221シリーズのレバーナットを3個または4個使用すると、同等の汎用プッシュインコネクタと比較して、材料費が器具1台あたり約0.30ドル～0.80ドル増加します（数量と調達市場によって異なります）。器具のコストが20ドル～80ドルであることを考えると、これは部品表（BOM）の2%未満の影響であり、保証請求率の低下、現場での設置時間の短縮（Wagoレバーナットは、製造現場や現場でワイヤナットやネジ端子よりも明らかに設置が速い）、EU市場向け製品の認証書類の簡素化によって容易に回収できます。
