De stralingshoek is geen garantie dat een armatuur een ruimte gelijkmatig zal verlichten. Het beschrijft de centrale spreiding van de lichtintensiteit, terwijl de montagehoogte, de vorm van de lichtbundel, de lichtopbrengst (lumen), de afstand tussen de armaturen, de optiek, de reflectiecoëfficiënt van het oppervlak en het fotometrisch bestand de daadwerkelijke lichtverdeling bepalen.
De richtlijnen voor solid-state verlichting in North Carolina definiëren de stralingshoek aan de hand van het punt met 50 procent intensiteit in een vlak door de nominale middellijn van de lichtbundel. CIE TN 010:2019 voegt de meetmethode voor gerichte lichtbronnen toe, inclusief de optische bundelas, de intensiteit in het midden van de bundel en de bepaling van de stralingshoek. Voor kopers van LED's is de praktische conclusie dat de stralingshoek moet worden afgelezen in combinatie met IES-fotometrische gegevens, en niet als een losstaand dekkingsgetal.
Key Takeaways
- De stralingshoek beschrijft doorgaans de hoekspreiding rond de centrale lichtbundel; deze geeft op zichzelf geen informatie over uniformiteit, verblinding, veldhoek of bruikbare taakverlichting.
- De montagehoogte vertaalt de stralingshoek in een schatting van het bereik, maar de afstand tussen de lampen, de optiek, de lichtopbrengst en de reflectie van het oppervlak bepalen of dat bereik daadwerkelijk bruikbaar is.
- Smalle lichtbundels kunnen zorgen voor een hoge lichtintensiteit en donkere plekken; brede lichtbundels kunnen een goede dekking bieden, maar de lichtintensiteit in het midden verminderen of de lichtverspreiding vergroten.
- Kopers van Fanxstar dienen vóór goedkeuring van de stralingshoek de volgende documenten op te vragen: IES-bestanden, montagehoogte, aannames over de afstand tussen de lampen, optiek, voorbeeldmateriaal en DIALux- of lay-outondersteuning.
Wat betekent de stralingshoek bij LED-verlichting?
De stralingshoek is een fotometrische meting, geen resultaat van de ruimte.
De gangbare definitie gebruikt de punten waar de lichtintensiteit daalt tot 50 procent van het maximum. Daarom wordt de stralingshoek vaak gekoppeld aan de term 'volledige breedte op halve maximale intensiteit'. De definitie is nuttig, maar het is slechts één meting. Het vertelt de koper niet hoeveel licht het werkoppervlak bereikt, hoe uniform de lichtverdeling zal zijn of of verblinding acceptabel is.
De technische nota van het CIE over de stralingshoek is nuttig omdat deze de stralingshoek beschrijft als een meetprobleem waarbij de optische as en de intensiteitsverdeling een rol spelen. De koper moet daarom om het fotometrische bestand vragen, en niet alleen om de hoek uit de catalogus. Een claim van 60 graden zonder een IES-bestand is minder sterk dan een claim van 90 graden met een volledig verdelingsbestand en bewijsmateriaal van de opstelling.
Een koper moet ook onderscheid maken tussen de bundelhoek en de veldhoek. De bundelhoek beschrijft meestal het helderdere centrale gebied, terwijl de veldhoek of spreiding een breder zichtbaar gebied kan aangeven. Als een leverancier deze termen door elkaar gebruikt, kan de koper de dekking overschatten of de verblinding onderschatten.
De stralingshoek beïnvloedt het dekkingsgebied door de montagehoogte aan te passen.

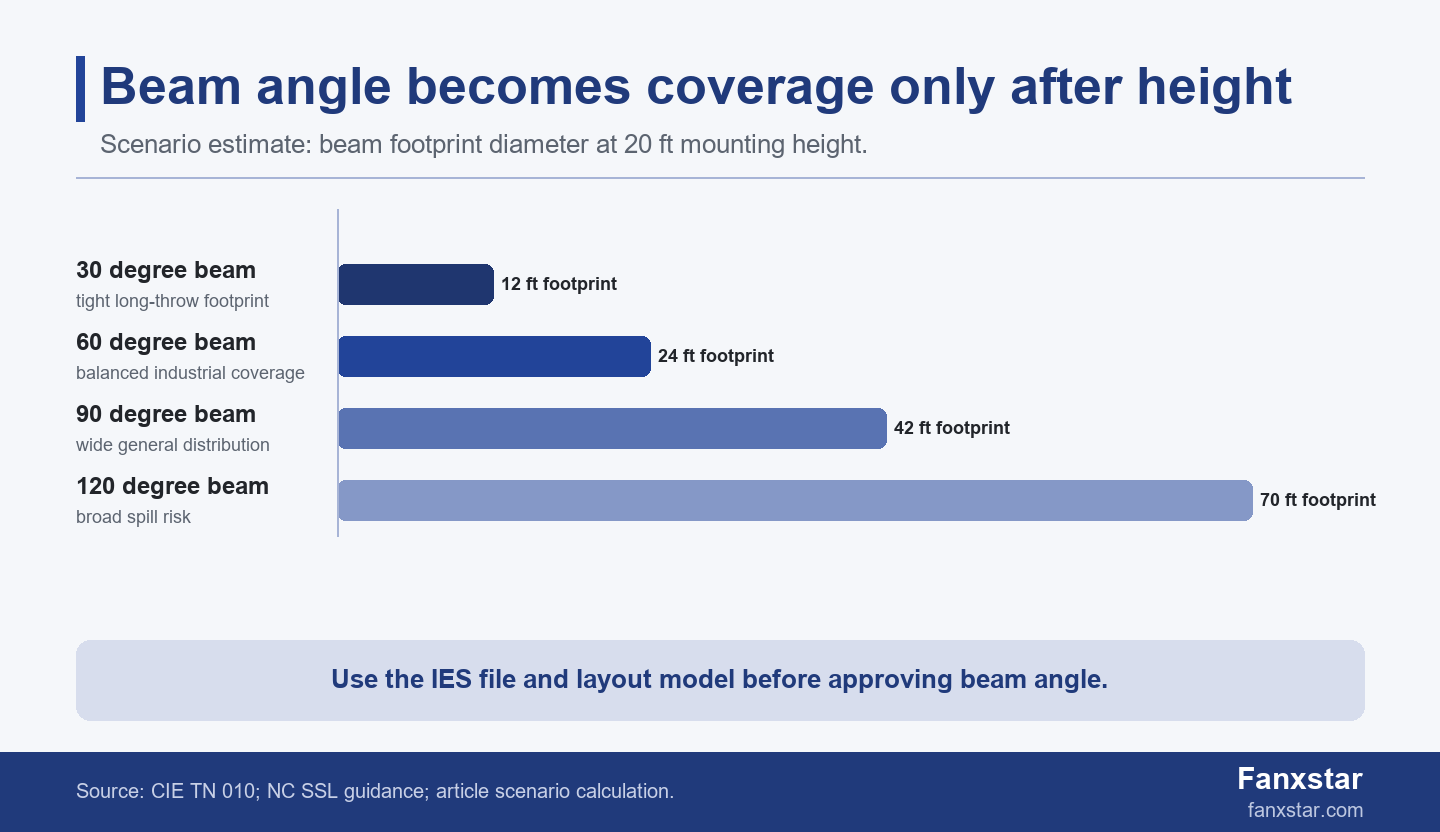

Een eenvoudige scenario-inschatting kan helpen. Uitgaande van een ideale symmetrische lichtbundel is de diameter van het voetafdrukgebied ruwweg 2 keer de montagehoogte vermenigvuldigd met de tangens van de helft van de stralingshoek. Bij een montagehoogte van 20 meter creëert een lichtbundel van 60 graden een voetafdrukgebied van ongeveer 23 meter breed, terwijl een lichtbundel van 120 graden een voetafdrukgebied van ongeveer 69 meter breed creëert. Dit is geen definitief lichtontwerp. Het is een eerste indicatie dat dezelfde hoek zich op verschillende hoogtes heel anders gedraagt.
De beperking is belangrijk. Echte armaturen zijn geen perfecte kegels en veel industriële armaturen hebben een asymmetrische, vleugelvormige, ovale of lensvormige lichtverdeling. Reflectie, framehoogte, gangbreedte, montagehoek en obstakels kunnen het resultaat beïnvloeden. De schatting is alleen nuttig om te bepalen of de koper een lay-outstudie nodig heeft voordat het monster wordt goedgekeurd.
| Stralingshoek | Typische aanname van de koper | Een betere inkoopvraag |
|---|---|---|
| 30 graden | hoge intensiteit en verre worp | Is het doelgebied smal genoeg om donkere strepen te vermijden? |
| 60 graden | evenwichtige industriële dekking | Welke afstand en montagehoogte zorgen voor een acceptabele uniformiteit? |
| 90 graden | brede algemene verlichting | Zal verblinding of lichtverstrooiing het zicht op nuttige taken belemmeren? |
| 120 graden | brede dekking | Biedt de lay-out nog steeds voldoende focus en controle in het midden? |
Hoe de stralingshoek van invloed is op lay-outbeslissingen.
Smalle stralen bieden een oplossing voor het bereik, maar kunnen een risico op problemen met de onderlinge afstand met zich meebrengen.
Een smalle lichtbundel kan een hogere lichtintensiteit naar een specifiek gebied richten, wat handig is bij hoge montage, accentverlichting, verlichting over lange afstand of gerichte verlichting. Het risico is dat de ruimte tussen de armaturen ongelijkmatig wordt. In gangpaden, tunnels, koelcellen en magazijnen kunnen donkere strepen of een hoog contrast storender zijn dan een iets lager gemiddeld luxniveau.
Volgens de basisprincipes van LED's van het Amerikaanse Ministerie van Energie (DOE) moet de prestatie van een LED worden begrepen aan de hand van het systeemgedrag. In termen van stralingshoek omvat het systeem de lens, reflector, LED-printplaat, driveruitgang, montagehoogte, afstand tussen de LED's en het te verlichten oppervlak. De stralingshoek is geen aparte accessoirekeuze.
Vraag de leverancier om de aannames met betrekking tot de afstand tussen de lampen te specificeren. Als een product wordt aanbevolen voor een montagehoogte van 20 meter en een tussenafstand van 30 meter, moet de koper vragen welke uniformiteit en minimale verlichtingssterkte bij deze aanbeveling worden verondersteld. Zonder die informatie is de stralingshoek slechts een beschrijving in de catalogus.
Brede lichtbundels verbeteren het bereik, maar kunnen leiden tot verlies van controle.
Een brede lichtbundel kan donkere plekken verminderen en een bredere omgevingsverlichting creëren, maar kan ook licht verspreiden naar plaatsen waar het niet nuttig is. In parkeergarages, tunnels, winkelgangen of servicegangen van datacenters kunnen strooilicht en verblinding het zicht belemmeren, zelfs als het gemiddelde lichtniveau acceptabel lijkt. De koper moet zich afvragen waar het nuttige licht terechtkomt.
De technische eisen van DLC voor solid-state verlichting en de aankooprichtlijnen van FEMP voor LED-armaturen ondersteunen een productgerichte beoordeling. Voor de stralingshoek betekent dit dat de koper de fotometrische gegevens, het type lichtverdeling, de lichtopbrengst (lumen), het wattage, de armatuurcategorie en de beoogde toepassing gezamenlijk moet controleren.
Welke bewijsstukken moeten worden opgevraagd voordat de stralingshoek wordt goedgekeurd?
Het IES-bestand is betrouwbaarder dan een catalogusdiagram.
Een stralingsdiagram in een catalogus is een handig voorproefje, maar een IES-bestand of fotometrisch rapport is nuttiger voor het ontwerp. Hiermee kan de koper de afstand, de montagehoogte en de doeloppervlakken simuleren. Als een leverancier geen fotometrische gegevens kan leveren voor de exacte armatuurversie, moet de koper de stralingshoek beschouwen als een ruwe schatting in plaats van als basis voor de lay-out.
Volgens de IEA 4E SSL Annex LED-productcategorieën omvat de evaluatie van LED-producten eisen ten aanzien van kwaliteit en prestaties, en niet slechts één geïsoleerde waarde. De stralingshoek hoort thuis in dat bredere dossier met bewijsmateriaal. Een goede offerteaanvraag vraagt om de stralingshoek, lichtstroom, ingangsvermogen, kleurtemperatuur (CCT), kleurweergave-index (CRI), optiek, driver, IES-bestand en montageadvies.
Een koper kan een screening in drie stappen uitvoeren: eerst controleren of de stralingshoek plausibel is voor de montagehoogte; vervolgens het IES-bestand opvragen; en ten slotte een lay-out- of proefproef uitvoeren in de beoogde geometrie. Deze stappen voorkomen veel onterechte claims over de stralingshoek voordat de productie van start gaat.
Maak geen onderscheid tussen stralingshoek, verblinding en onderhoud.
Volgens de GSA-richtlijnen voor LED's en aansturingen moet bij de keuze van verlichting rekening worden gehouden met de levenscycluskosten en het gedrag van de aansturing. Een stralingshoek die er bij installatie efficiënt uitziet, kan een onderhoudsprobleem worden als verblinding dimmen noodzakelijk maakt, als stof de lichtverdeling verandert of als vervangende armaturen een andere optiek gebruiken.
De koper dient na te vragen of de optiek vaststaat voor productie. Als de leverancier de lens, diffuser, LED-printplaat of behuizing wijzigt, kunnen de stralingshoek en -verdeling veranderen, zelfs als de modelnaam hetzelfde blijft. Bij herhaalbestellingen dient het productdossier de optiekversie en de datum van het fotometrisch bestand te vermelden.
Volgens de richtlijnen voor importdocumentatie van de International Trade Administration kunnen commerciële verzenddossiers facturen, paklijsten en certificaten bevatten. Kopers van verlichting moeten fotometrische bestanden en goedgekeurde optische versies in hetzelfde orderpakket bewaren, vooral wanneer de stralingshoek een rol speelt bij de aankoopbeslissing.
De beslissingsregel is om de distributie goed te keuren, niet het hoeklabel.
De beslissingsregel voor B2B-inkoop is het goedkeuren van de distributie, niet het label met de hoekaanduiding. Een armatuur van 60 graden kan ongeschikt zijn als de gangpaden te breed zijn, en een armatuur van 90 graden kan ongeschikt zijn als verblinding de taak oncomfortabel maakt. Het label geeft een beginhypothese; de lay-out, het IES-bestand en het monster bepalen of de hypothese klopt.
Volgens de CIE TN 010:2019-richtlijn voor bundelhoekmetingen is de bundelhoekmeting afhankelijk van de optische as en de lichtintensiteitsverdeling. Dit betekent dat een koper voorzichtig moet zijn bij het vergelijken van twee leveranciers die verschillende optieken, meetbestanden of diagrammen gebruiken. Een catalogustekening is niet voldoende wanneer het armatuur gebruikt zal worden voor veiligheidsroutes, inspectietaken, parkeergarages, tunnels of hoge gangpaden.
Gebruik in de praktijk vier controlepunten voordat de optiek definitief wordt vastgesteld: ten eerste, controleer de opgegeven stralingshoek ten opzichte van de montagehoogte; ten tweede, vergelijk het IES-bestand met de tekening; ten derde, voer een lay-outtest uit voor ten minste één representatieve zone; ten vierde, keur een fysiek testexemplaar goed onder de beoogde montageomstandigheden. Als het project drie verschillende plafondhoogtes of twee verschillende gangbreedtes kent, documenteer deze gevallen dan in plaats van aan te nemen dat één stralingshoek voor alle situaties geldt.
Een praktische regel is om schriftelijke goedkeuring te eisen voor wijzigingen aan lenzen, diffusers, LED-printplaten, reflectoren en behuizingen. Deze vijf onderdelen kunnen het lichtbundelgedrag beïnvloeden, zelfs als het wattage en de kleurtemperatuur gelijk blijven. De koper hoeft geen fotometrisch ingenieur te worden; de koper heeft een degelijk goedkeuringsdossier nodig dat ongemerkt optische aanpassingen voorkomt.
Dit betekent dat de koper de succesindicator moet definiëren voordat hij om een stralingshoek vraagt. In een magazijngang kan de succesindicator bijvoorbeeld de minimale luxwaarde en de uniformiteit tussen de stellingen zijn. In een tunnel kan het gaan om de continuïteit van de route en de beheersing van verblinding. In een magazijn van een winkel kan het gaan om de praktische zichtbaarheid bij een lagere montagehoogte. Dezelfde 90-gradenmarkering kan aan de ene indicator voldoen, maar niet aan de andere. Daarom moet in de offerteaanvraag het beoogde vlak, de montagehoogte, de afstand tussen de armaturen en eventuele verblindingsgevoelige werkzones worden vermeld.
Volgens de richtlijnen van de SBA (Small Business Administration) inzake import- en exportwetgeving moeten internationale kopers de regels die van toepassing zijn op transacties in het buitenland begrijpen vóór de verkoop. Voor de balkhoek geldt dezelfde discipline in het technisch dossier: de koper moet weten welke prestatieclaim contractueel is, welk dossier dit bewijst en wie wijzigingen goedkeurt voordat de volgende bestelling van 500 eenheden wordt geproduceerd.
Waar Fanxstar past in beslissingen over de stralingshoek
Gebruik de applicatie om het optische pad te kiezen.
Bij Fanxstar moet de stralingshoek worden bepaald op basis van de toepassing: LED-verlichtingsoplossingen voor parkeergarages , tunnels , AI-datacenters , lineaire LED-verlichtingsplatforms en maatwerk LED-verlichtingsontwerpen . Elke toepassing vereist een andere balans tussen spreiding, verblinding, montagehoogte, bereikbaarheid voor onderhoud en zonering.
Een parkeergarage heeft mogelijk een breed dekkingsgebied en een breed sensorbereik nodig. Een tunnel heeft wellicht lineaire continuïteit en zichtbaarheid van de vluchtroute nodig. Een datacentrum heeft mogelijk zichtbaarheid van de servicegang nodig zonder onnodige verblinding. Een magazijn in een winkel kan een bredere lichtspreiding accepteren als het werkvlak dit toelaat. Dit zijn niet dezelfde problemen met de stralingshoek.
Voor een Fanxstar ODM-aanvraag dient u de montagehoogte, het doelgebied, de afstand tussen de armaturen, de staat van het plafond of de muur, de oriëntatie van het armatuur, de gewenste kleurtemperatuur (CCT), de besturingsmodus en of een IES-bestand of DIALux-ondersteuning vereist is, te vermelden. Hierdoor kan het team optiek aanbevelen als onderdeel van het armatuurplatform, in plaats van te moeten gokken op basis van één enkele hoekwaarde.
Gebruik een sample gate wanneer de lichtbundelhoek de koopbelofte beïnvloedt.
Als de stralingshoek van invloed is op de veiligheid, de beeldkwaliteit, de zichtbaarheid van taken of de energiebesparing, gebruik dan een testpoort. De testpoort moet het goedgekeurde voorbeeld, het IES-bestand, de optische versie en de lay-outveronderstelling vergelijken. Als het voorbeeld afwijkt van het gesimuleerde bestand, moet de goedkeuring worden tegengehouden totdat de leverancier uitlegt waarom.
Volgens de richtlijnen van de International Trade Administration (ITA) voor speciale documenten , vereisen sommige productcategorieën speciale documenten met betrekking tot normen of veiligheid. De straalhoek is doorgaans geen onderdeel van het invoercertificaat, maar maakt wel deel uit van het productdossier wanneer de koper garanties krijgt over de distributieprestaties.
In de definitieve offerteaanvraag moet het volgende vermeld staan: wijzig de optiek, diffuser, LED-printplaat of behuizingsgeometrie niet zonder schriftelijke goedkeuring. Die ene zin beschermt het ontwerp tegen stilletjes aangebrachte wijzigingen.
FAQ
Wat is de stralingshoek bij ledverlichting?
De stralingshoek is de hoekspreiding van de hoofdlichtbundel, meestal gedefinieerd door de punten waar de intensiteit daalt tot 50 procent van het maximum. Het helpt bij het beschrijven van de lichtverdeling, maar kopers hebben nog steeds de montagehoogte, de afstand tussen de lampen, de lichtopbrengst (lumen) en fotometrische gegevens nodig om de uiteindelijke opstelling te kunnen voorspellen.
Is een bredere stralingshoek altijd beter?
Nee. Een bredere lichtbundel kan de dekking verbeteren, maar kan de intensiteit in het midden verminderen of de lichtverspreiding en verblinding vergroten. De beste keuze hangt af van de montagehoogte, de afstand tussen de lampen, het werkvlak, de reflectie van het oppervlak en of de locatie behoefte heeft aan gelijkmatig omgevingslicht of aan gericht werklicht.
Hoe schat je de stralingsvoetafdruk in?
Een eenvoudige schatting is dat de diameter van de voetafdruk gelijk is aan 2 keer de montagehoogte vermenigvuldigd met de tangens van de helft van de stralingshoek. Dit gaat uit van een symmetrische, ideale lichtbundel, dus het moet alleen als eerste screening worden gebruikt. Voor echte projecten zijn nog steeds fotometrische bestanden en lay-outmodellering nodig.
Wat moeten kopers van een LED-leverancier verwachten?
Vraag de volgende gegevens aan: stralingshoek, IES-bestand, lichtopbrengst (lumen), wattage, optiekversie, CCT, CRI, aanbevolen montagehoogte, aannames met betrekking tot de afstand tussen de lenzen en een regel dat wijzigingen aan de optiek of lenzen beoordeling vereisen. Voor kritische lay-outs kunt u DIALux of een gelijkwaardige simulatieondersteuning aanvragen.
