Les systèmes d'éclairage de classe I et de classe II reposent sur des stratégies de protection différentes, et non sur une simple hiérarchie. La classe I s'appuie sur une mise à la terre en cas de défaillance de l'isolation de base ; la classe II, quant à elle, utilise une isolation double ou renforcée, ce qui rend le luminaire indépendant de la mise à la terre pour sa protection contre les chocs électriques.
La norme IEC 61140 s'applique à la protection contre les chocs électriques et définit des principes communs pour les installations, les systèmes et les équipements. La norme IEC 60598-1 , quant à elle, définit les exigences générales de sécurité relatives aux luminaires, notamment en matière de classification, de marquage, de construction mécanique et électrique, ainsi que de sécurité photobiologique. L'acheteur doit donc s'informer sur la stratégie de protection pour laquelle le luminaire LED en question a été conçu et homologué.
Points clés à retenir
- L'éclairage de classe I utilise une mise à la terre de protection comme mesure de sécurité supplémentaire ; l'acheteur doit vérifier le chemin de terre, l'étiquette, le câblage et l'hypothèse d'installation.
- L'éclairage de classe II repose sur une isolation double ou renforcée ; l'acheteur doit vérifier la structure de l'isolation au lieu de supposer que l'absence de mise à la terre signifie un risque moindre.
- Un même boîtier peut nécessiter des preuves différentes si le circuit de commande, le câble, le connecteur, l'étiquette ou les pièces d'isolation changent.
- Les projets ODM de Fanxstar doivent définir avec précision la classe de protection, le pilote, le boîtier, le câblage et les limites de la certification avant l'approbation de l'échantillon.
La différence pratique entre l'éclairage de classe I et de classe II
La classe I transfère une partie de la question de la sécurité à la terre de protection
Un luminaire LED de classe I n'est pas dangereux du seul fait de sa mise à la terre. Son principe repose sur le fait que les parties conductrices accessibles doivent être reliées à la terre afin qu'un défaut puisse être traité par le système de protection. De ce fait, le chemin de terre, la borne, le conducteur, l'entrée de câble, l'étiquette et les hypothèses d'installation font partie des éléments de preuve du produit. Un boîtier métallique étanche, un luminaire linéaire en aluminium ou un luminaire industriel incitent souvent les acheteurs à privilégier ces éléments de preuve.
Les ressources de l'OSHA en matière de sécurité électrique soulignent l'importance de considérer la protection électrique comme un enjeu de sécurité. Dans le contexte des marchés publics, l'homologation de classe I ne se limite pas à une simple mention sur une fiche technique. Elle constitue un ensemble de preuves : la conception du luminaire, la mise à la terre, le schéma de câblage, le marquage, le rapport d'essai et les exigences d'installation doivent correspondre à la même version du produit.
L'hypothèse erronée est que le site d'installation fournira toujours une mise à la terre correcte. Un acheteur ne peut pas déterminer le câblage du site à partir d'une demande de devis d'un fournisseur, mais il peut s'assurer que la documentation du luminaire mentionne clairement la nécessité d'une mise à la terre de protection. Si le projet se situe dans un environnement humide, extérieur, industriel ou public, cette contrainte doit être précisée dès le départ.
La classe II transfère la charge de la preuve à la conception de l'isolation.
Un luminaire de classe II n'est pas plus sûr du seul fait qu'il ne possède pas de mise à la terre. Sa protection repose sur une isolation double ou renforcée, une séparation adéquate, des matériaux contrôlés et une conception qui ne dépend pas d'éléments métalliques accessibles mis à la terre. La preuve de la sécurité réside dans la structure de l'isolation, et non dans la continuité de la mise à la terre.
Cela rend la classe II intéressante pour certaines applications et inadaptée à d'autres. Un boîtier compact en plastique peut mieux supporter la classe II qu'un grand boîtier industriel métallique. Le remplacement d'un driver, d'un câble ou la refonte du boîtier peuvent impacter l'isolation. Il est déconseillé de considérer la classe II comme une amélioration universelle si l'architecture du produit ne la prend pas en charge.

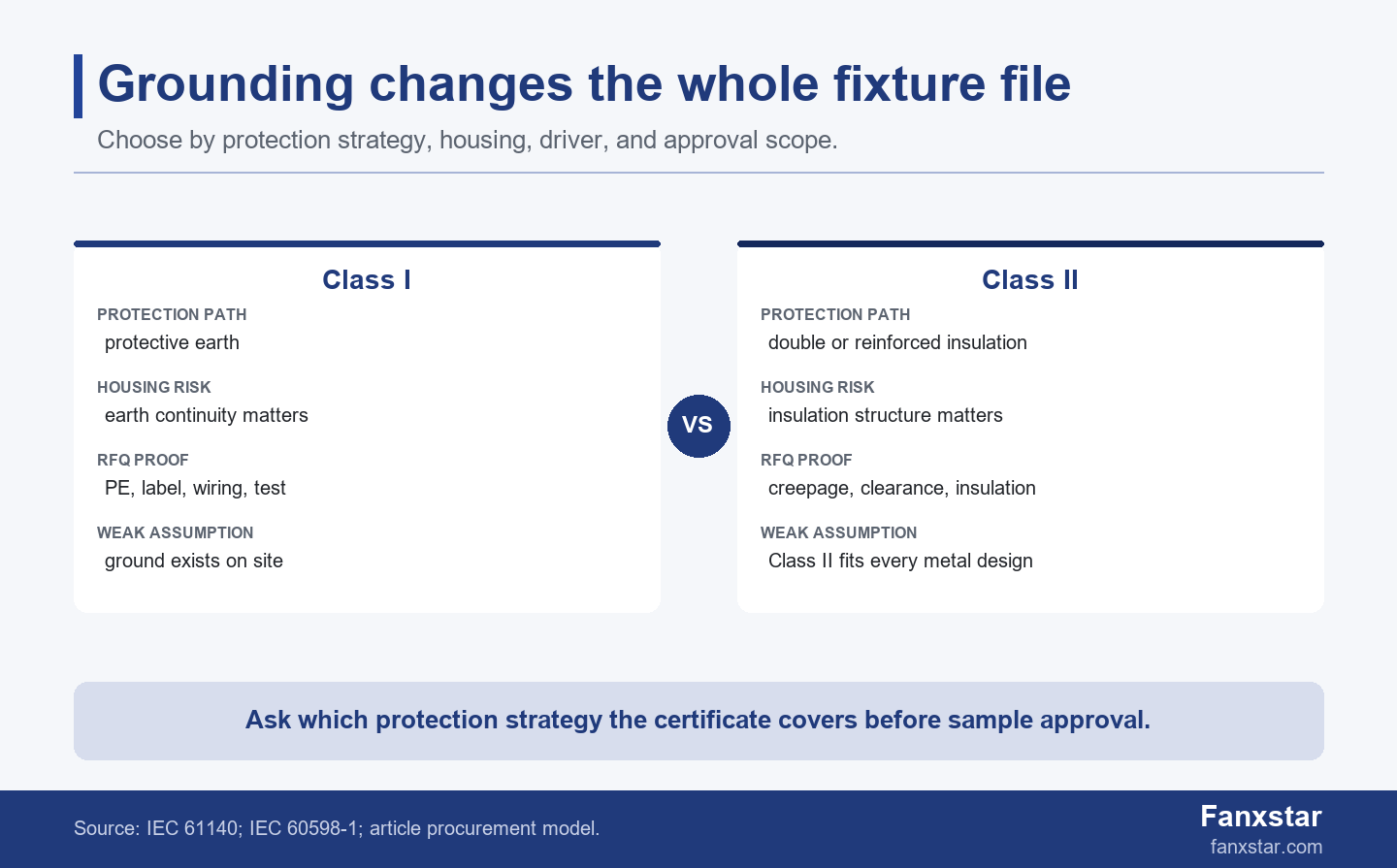

| Questionne toi | Preuves de classe I | Preuves de classe II |
|---|---|---|
| Comment la protection contre les chocs est-elle assurée ? | Isolation de base et terre de protection | isolation double ou renforcée |
| Quel nom doit porter la demande de devis ? | Borne PE, câblage, étiquette, continuité de la terre | structure d'isolation, ligne de fuite, dégagement, étiquette |
| Qu'est-ce qui peut modifier l'approbation ? | boîtier, mise à la terre, câble, connecteur, circuit intégré | boîtier, circuit de commande, pièces d'isolation, jeu d'assemblage |
| Quel est le risque pour l'acheteur ? | L'hypothèse de mise à la terre du site est erronée. | Le fournisseur considère la classe II comme une étiquette marketing |
Questions que les acheteurs doivent poser avant de comparer les exigences de mise à la terre
Le périmètre du certificat doit correspondre exactement à l'installation.
Les exigences de sécurité des luminaires selon la norme IEC 60598-1 sont pertinentes car l'homologation d'un luminaire implique sa classification, son marquage, sa construction et ses essais. Un certificat couvrant une version de luminaire ne couvre pas automatiquement un autre boîtier, driver, câble, bloc d'alimentation de secours, connecteur ou structure d'isolation. L'acheteur doit vérifier si la classe I ou la classe II s'applique au modèle et au marché concernés.
Conformément aux directives de l'Administration du commerce international relatives aux documents spéciaux , certains produits peuvent nécessiter des certificats liés aux normes, à la sécurité ou à d'autres caractéristiques du produit. Pour l'éclairage LED, le certificat doit mentionner la famille de produits, le modèle, la tension d'entrée, la classe de protection et toute variante critique. Si le fournisseur ne peut pas justifier la prise en compte des variantes, l'acheteur doit suspendre sa décision concernant l'échantillon.
Il est utile de comparer cinq fichiers côte à côte : la fiche technique, l’étiquette, le schéma de câblage, le certificat et une photo d’exemple. Si la fiche technique indique « Classe II », que l’étiquette ne comporte pas le symbole attendu, que le schéma de câblage présente un conducteur de terre et que le certificat mentionne un driver différent, le dossier produit n’est pas prêt.
Le langage de mise à la terre doit figurer dans la demande de devis, et pas seulement dans le dessin.
La demande de prix doit préciser si l'acheteur attend une protection de classe I, de classe II ou une recommandation du fournisseur en fonction du marché et du mode d'installation. Elle doit également exiger du fournisseur qu'il fournisse les éléments de preuve suivants : borne de terre, conducteur, test de continuité, test d'isolation, calcul des lignes de fuite, étiquette, étendue du certificat et instructions d'installation. Sans ces précisions, un fournisseur pourrait proposer un luminaire mécaniquement similaire, mais de classe de protection différente.
Conformément aux directives de l'Administration du commerce international relatives à l'importation , les produits importés peuvent faire l'objet de contrôles de documentation, de sécurité, de qualité et de conformité. La classe de mise à la terre est l'un des champs qui doivent rester cohérents dans le dossier produit, le certificat, le bon de livraison et le document d'installation.
Modifications apportées à la conception des luminaires LED par la classe de mise à la terre
Le matériau du logement et l'accès influencent la décision.
Les boîtiers métalliques, les compartiments accessibles, les drivers remplaçables, les presse-étoupes et les connecteurs externes peuvent tous influencer le choix de la mise à la terre. Un luminaire métallique de classe I est simple à installer si le produit dispose d'un chemin de terre défini et que l'installation requiert une mise à la terre de protection. Un luminaire de classe II peut nécessiter des barrières d'isolation plus robustes et une architecture interne différente. Une même apparence extérieure peut masquer des performances de sécurité très différentes.
Les exigences techniques de la norme DLC relatives à l'éclairage à semi-conducteurs et les recommandations d'achat de luminaires LED de la norme FEMP insistent toutes deux sur une vision globale des produits LED. Les acheteurs ne doivent pas dissocier le driver, le boîtier et l'étiquette de la classe de sécurité. C'est le luminaire complet qui est installé et entretenu.
Une estimation de scénario est utile : si un acheteur opte pour un boîtier en aluminium résistant aux intempéries plutôt qu’en plastique de classe II afin d’améliorer la durabilité, le projet gagnera peut-être en résistance mécanique, mais cela nécessitera de nouvelles discussions concernant la mise à la terre et la certification. Le coût de ces discussions est faible comparé à celui de découvrir après la fabrication de l’outillage que le marché cible exige une classe de protection différente.
Les options d'urgence et de capteurs peuvent perturber la réponse habituelle
L'ajout d'une batterie de secours, d'un capteur micro-ondes, d'un variateur ou d'un câblage traversant peut modifier l'espacement interne, le câblage, la dissipation thermique et l'accessibilité. Un produit auparavant clairement classé en Classe I ou II peut nécessiter une nouvelle évaluation suite à une modification de son architecture électrique. Ceci est particulièrement important pour les luminaires ODM, où les modifications mineures sont faciles à demander.
Conformément aux recommandations de la GSA relatives aux LED et aux systèmes de contrôle , les décisions concernant les LED et les systèmes de contrôle doivent tenir compte du coût du cycle de vie et du comportement du système. La classe de mise à la terre doit être intégrée à cette vision systémique, car un technicien de maintenance interagira ultérieurement avec le luminaire, le câblage, le driver et l'étiquette, et non avec la fiche technique.
L'acheteur doit demander au fournisseur d'indiquer quelles options sont déjà approuvées et lesquelles nécessitent un examen. Ce tableau permet d'éviter qu'une réclamation de classe II ne soit requalifiée en produit de classe I ou qu'un produit de classe I ne soit expédié avec des instructions de mise à la terre incomplètes.
Le compromis réside dans la simplicité du produit face à la certitude de son installation.
Le compromis ne réside pas dans le fait qu'une classe soit haut de gamme et l'autre bon marché. Il réside plutôt dans la répartition des exigences en matière de sécurité. La classe I peut être simple pour les fixations métalliques robustes, mais elle dépend d'une mise à la terre de protection correcte sur le site. La classe II peut simplifier l'installation dans certains cas, mais elle reporte la charge de la preuve sur les éléments d'isolation, le contrôle de l'assemblage et le périmètre de la certification.
Conformément aux principes de protection de la norme CEI 61140 , les règles de protection contre les chocs électriques sont communes à tous les équipements et installations. Cela signifie que le fournisseur et l'acheteur doivent résoudre des problèmes interdépendants : conception du produit, conditions d'installation, accessibilité pour la maintenance et homologation du marché. Si l'une de ces quatre conditions change, la réponse concernant la classe de protection doit être réexaminée et non pas simplement reprise d'une commande précédente.
En pratique, un acheteur comparant deux luminaires par ailleurs similaires devrait demander une fiche descriptive des limites de sécurité (une page). Pour les luminaires de classe I, cette fiche doit indiquer la borne de terre, le chemin de continuité, les exigences relatives au câble et l'étiquette. Pour les luminaires de classe II, elle doit préciser la stratégie d'isolation, les composants critiques, le marquage et les substitutions interdites. Ce document concis permet aux équipes d'ingénierie, d'achat et de chantier de communiquer efficacement.
Cela signifie que l'équipe d'approvisionnement ne doit pas considérer les informations relatives à la mise à la terre comme une simple note d'installation. Elles doivent figurer dans le dossier d'homologation commerciale, avec le code modèle, la tension, le boîtier, l'entrée de câble et la version du certificat. Si l'acheteur ajoute ultérieurement un pack de secours ou un capteur, cette même note peut servir d'outil de vérification rapide : la nouvelle option a-t-elle modifié l'accès au câblage, la distance d'isolation, la continuité de la terre de protection, le libellé de l'étiquette ou la famille de modèles du certificat ? Si la réponse est affirmative ou ambiguë, l'échantillon doit être mis en attente avant que le fabricant ne réitère l'ancienne déclaration de classe.
Comment Fanxstar gère les décisions relatives aux classes de mise à la terre dans les projets ODM
Geler la stratégie de protection avant l'approbation de l'échantillon
Les gammes de produits pertinentes de Fanxstar comprennent une plateforme d'éclairage LED étanche , des luminaires LED étanches en aluminium , une plateforme d'éclairage linéaire LED , une gamme de produits d'éclairage de secours et un service ODM d'éclairage LED sur mesure . Dans ces projets, la classe de mise à la terre doit être considérée comme un choix d'ingénierie et non comme une simple formalité.
Une demande de devis (RFQ) Fanxstar efficace doit préciser le marché cible, la tension d'entrée, le matériau du boîtier, le mode d'installation, l'entrée de câble, l'accès pour la maintenance, l'option de secours, l'option de capteur et la classe de protection attendue. En cas de doute, la RFQ doit demander une stratégie de protection recommandée et des justificatifs. Cela permet aux ingénieurs d'adapter la conception de sécurité à l'architecture du produit.
Avant l'approbation de l'échantillon, six éléments doivent être figés : classe de protection, circuit de commande, câblage, étiquette, boîtier et étendue de la certification. Toute modification de l'un de ces éléments doit amener l'acheteur à vérifier si la mise à la terre ou l'isolation sont également modifiées.
Utilisez une règle de blocage pour les revendications de classe ambiguës.
Une règle pratique à retenir est la suivante : ne pas approuver la production en série si la classe de protection indiquée dans la fiche technique, l’étiquette, le certificat et le schéma de câblage ne correspond pas. Ne pas approuver une allégation de classe II si le fournisseur est incapable de décrire la stratégie d’isolation. Ne pas approuver une allégation de classe I si le chemin de terre et les instructions d’installation sont imprécis.
Conformément aux directives de l'Administration du commerce international relatives à la documentation d'importation , les dossiers d'importation peuvent inclure les factures, les connaissements, les listes de colisage, les attestations d'assurance et les certificats d'origine. Le dossier d'homologation des luminaires doit présenter la même cohérence. Le modèle, l'étiquette, le certificat et les documents d'expédition doivent décrire la même version de classe de protection.
Si le projet présente des risques pour la sécurité, l'acheteur devrait également faire appel à un service d'examen des normes électriques locales ou à un ingénieur qualifié. Un fournisseur peut fournir des preuves concernant le produit, mais l'installation finale doit être conforme aux exigences locales et aux conditions du site.
QFP
L'éclairage de classe II est-il plus sûr que l'éclairage de classe I ?
La classe II n'est pas automatiquement plus sûre que la classe I. Ces deux classes utilisent des stratégies de protection différentes : la classe I repose sur la mise à la terre, tandis que la classe II utilise une isolation double ou renforcée. Le choix le plus sûr est celui qui est correctement conçu, certifié, installé et entretenu pour l'application visée.
L'éclairage de classe I nécessite-t-il toujours une mise à la terre ?
Oui, les luminaires de classe I dépendent d'une mise à la terre pour leur protection contre les chocs électriques. Avant de considérer le luminaire comme prêt à l'emploi, les acheteurs doivent vérifier la borne de terre, le schéma de câblage, l'étiquette, la continuité du circuit et les instructions d'installation.
Un luminaire LED en métal peut-il être de classe II ?
Cela peut être possible dans certains modèles, mais le fournisseur doit justifier la stratégie d'isolation et la portée de la certification. Un boîtier métallique ne détermine pas automatiquement la classe, mais il complexifie la question des preuves, car les parties conductrices accessibles doivent être examinées avec soin.
Que doit mentionner une demande de devis concernant la classe I ou la classe II ?
La demande de devis doit préciser le marché cible, le mode d'installation, la tension d'entrée, le matériau du boîtier, l'accès pour la maintenance, l'entrée de câble et la classe de protection attendue. Elle doit également inclure le visuel de l'étiquette, le schéma de câblage, le périmètre de la certification et une procédure de gestion des modifications pour le remplacement du driver ou du boîtier.
