La distorsion harmonique totale (THD) devient un problème d'approvisionnement en éclairage lorsque les drivers LED, les systèmes de contrôle et autres charges non linéaires sont homologués individuellement mais non contrôlés au sein d'un système électrique unique. Un seul luminaire LED doté d'un driver aux caractéristiques acceptables peut néanmoins contribuer à un problème de réseau lorsque des centaines de luminaires, capteurs, modules de secours, variateurs de fréquence, systèmes d'alimentation sans coupure (UPS) et charges de production fonctionnent simultanément.
La norme IEEE 519-2022 encadre le contrôle harmonique des systèmes électriques comportant des charges linéaires et non linéaires et applique des limites de distorsion de tension et de courant au point de raccordement commun. De ce fait, la question posée par l'acheteur diffère de celle posée lors de la consultation d'un catalogue : le projet doit permettre de raccorder les éléments de preuve de l'installation à la limite du réseau électrique.
La politique de la Commission européenne relative aux sources lumineuses explique également pourquoi les acheteurs doivent distinguer les caractéristiques de la source lumineuse ou du dispositif de commande de la décision relative au système installé. Un luminaire peut disposer d'un dossier produit valide et nécessiter néanmoins un examen au niveau du projet si l'installation comporte de nombreuses charges électroniques, des équipements sensibles ou des exigences liées aux services publics.
Points clés à retenir
- Le THD doit être examiné à deux niveaux : la fiche technique du pilote LED ou du luminaire et le point de raccordement commun de l’installation.
- Un driver à faible taux de distorsion harmonique (THD) est utile, mais il ne remplace pas une étude du système lorsque de nombreuses charges non linéaires partagent le même chemin de distribution.
- La norme DLC V5.1 utilise un facteur de puissance d'au moins 0.9 et un THD ne dépassant pas 20 % comme critères de qualification pour les luminaires concernés.
- Les acheteurs industriels doivent demander le THD, le PF, la tension d'entrée, le nombre de charges, le mode de gradation/contrôle et les limites de mesure du pilote avant la mise sur le marché.
- Les projets Fanxstar doivent considérer le THD comme faisant partie du dossier de preuves électriques lorsque l'éclairage est compatible avec les capteurs, en grande quantité, avec alimentation de secours ou utilisé dans des installations sensibles.
Que signifie le THD dans un projet d'éclairage industriel ?
Le THD mesure la distorsion du signal, et non la qualité générale du produit.
La distorsion harmonique totale (DHT) décrit l'écart entre la forme d'onde du courant ou de la tension et la sinusoïde fondamentale. Dans l'éclairage LED, la source directe de distorsion au niveau du produit est généralement le circuit de commande électronique. Dans une installation industrielle, les circuits de commande d'éclairage ne constituent qu'un facteur parmi d'autres. D'autres charges non linéaires, telles que les variateurs, les systèmes d'alimentation sans coupure (UPS), les chargeurs, les ordinateurs et les alimentations, peuvent également influencer l'environnement électrique.
Les tableaux d'exigences techniques DLC SSL précisent que les luminaires certifiés DLC doivent présenter un facteur de puissance d'au moins 0.9 et un taux de distorsion harmonique total inférieur ou égal à 20 %. Il s'agit d'un critère de sélection utile, mais il ne faut pas le confondre avec une garantie que l'ensemble d'une installation respectera les limites harmoniques quelle que soit la combinaison de charges.
Un acheteur doit donc considérer le THD comme une indication de version, et non comme un slogan publicitaire. Le fichier du pilote doit préciser si la valeur correspond au THD du courant d'entrée, à la tension d'entrée, à la charge nominale, à l'état de gradation et au modèle exact du pilote. Si le même luminaire peut être livré avec différents pilotes, les données de THD et de facteur de puissance (PF) doivent correspondre au pilote de production, et non à l'étiquette d'un échantillon d'une version antérieure.
| Question relative à l'approvisionnement | Pourquoi cela compte | Preuves à demander |
|---|---|---|
| Où se trouve le PCC ? | La norme IEEE 519 évalue la distorsion au point d'utilisation du couplage commun. | Schéma unifilaire électrique et limites de la zone d'étude. |
| Combien de charges non linéaires ? | Les pilotes de LED, les variateurs de fréquence, les systèmes UPS et les chargeurs peuvent interagir. | Programme de chargement et modes de fonctionnement. |
| Qu'est-ce que le THD du pilote ? | Le taux de distorsion harmonique (THD) au niveau du luminaire influe sur la distorsion du courant global. | Fiche technique du pilote et rapport de test. |
| Qu'est-ce que le facteur de puissance ? | Un faible facteur de puissance augmente le courant et peut masquer les problèmes de distorsion. | PF à la tension d'entrée et en condition de charge. |
| Comment sera-t-il mesuré ? | La bande passante, l'impédance de la source et les conditions du site influencent les mesures. | Plan de mesure de la qualité de l'énergie. |
Le point de couplage commun change la question
La norme IEEE 519-2022 définit le point de couplage commun (PCC) comme l'interface entre les sources et les charges. Ceci est important car les données techniques d'un luminaire sont mesurées dans des conditions de laboratoire ou de produit définies, tandis que le PCC reflète le comportement électrique global de l'installation. Un acheteur qui ne demande que le taux de distorsion harmonique (THD) du driver risque de passer à côté du véritable niveau de risque.
Pour un petit bureau, la fiche technique du produit peut suffire. En revanche, pour une usine, une salle informatique, une chambre froide, un tunnel ou un entrepôt équipé de centaines de drivers LED et autres charges non linéaires, l'acheteur doit s'enquérir de l'impact du système d'éclairage sur la courbe de charge. La réponse peut être simple, mais il est important de définir clairement les limites de l'application.
La question du PCC clarifie également les responsabilités. Le fournisseur de luminaires doit fournir des données précises sur le produit. Le concepteur électrique ou l'ingénieur en qualité de l'énergie doit déterminer si l'installation nécessite une étude harmonique. L'acheteur ne doit laisser aucune des parties brouiller les frontières entre ces responsabilités, car un fournisseur ne peut certifier l'ensemble du réseau à partir d'une fiche technique de driver et un ingénieur ne peut évaluer le système d'éclairage sans informations précises sur le driver.
Pourquoi l'éclairage LED peut avoir un impact sur la qualité de l'énergie
Les drivers LED sont des charges non linéaires.
Une étude de l'AIMS sur les émissions harmoniques des éclairages LED indique que ces derniers constituent des charges non linéaires susceptibles d'affecter les réseaux de distribution. En pratique, cela ne signifie pas que les éclairages LED sont dangereux, mais plutôt que leur installation à grande échelle doit être caractérisée par des données électriques.
La méthode de mesure a également son importance. La bande passante, l'impédance de la source, la tension d'entrée, l'état de gradation et les conditions de l'échantillon peuvent modifier les résultats. Pour les acheteurs, cela signifie qu'un taux de distorsion harmonique (THD) sans indication des conditions de test est moins pertinent qu'un fichier de pilote contenant la tension, la charge, le contexte de mesure et la version du produit.
Les acheteurs d'éclairage doivent être particulièrement vigilants lors des projets de rénovation. Les anciens panneaux, la charge du neutre existante, les drivers d'âges variés, les batteries de secours, les systèmes de gradation et les équipements de production peuvent tous influencer le résultat de l'installation par rapport à un test réalisé avec un produit neuf. La demande de devis doit préciser si la gamme de luminaires proposée a été utilisée avec des charges similaires et si les substitutions de drivers sont définitives avant l'expédition.

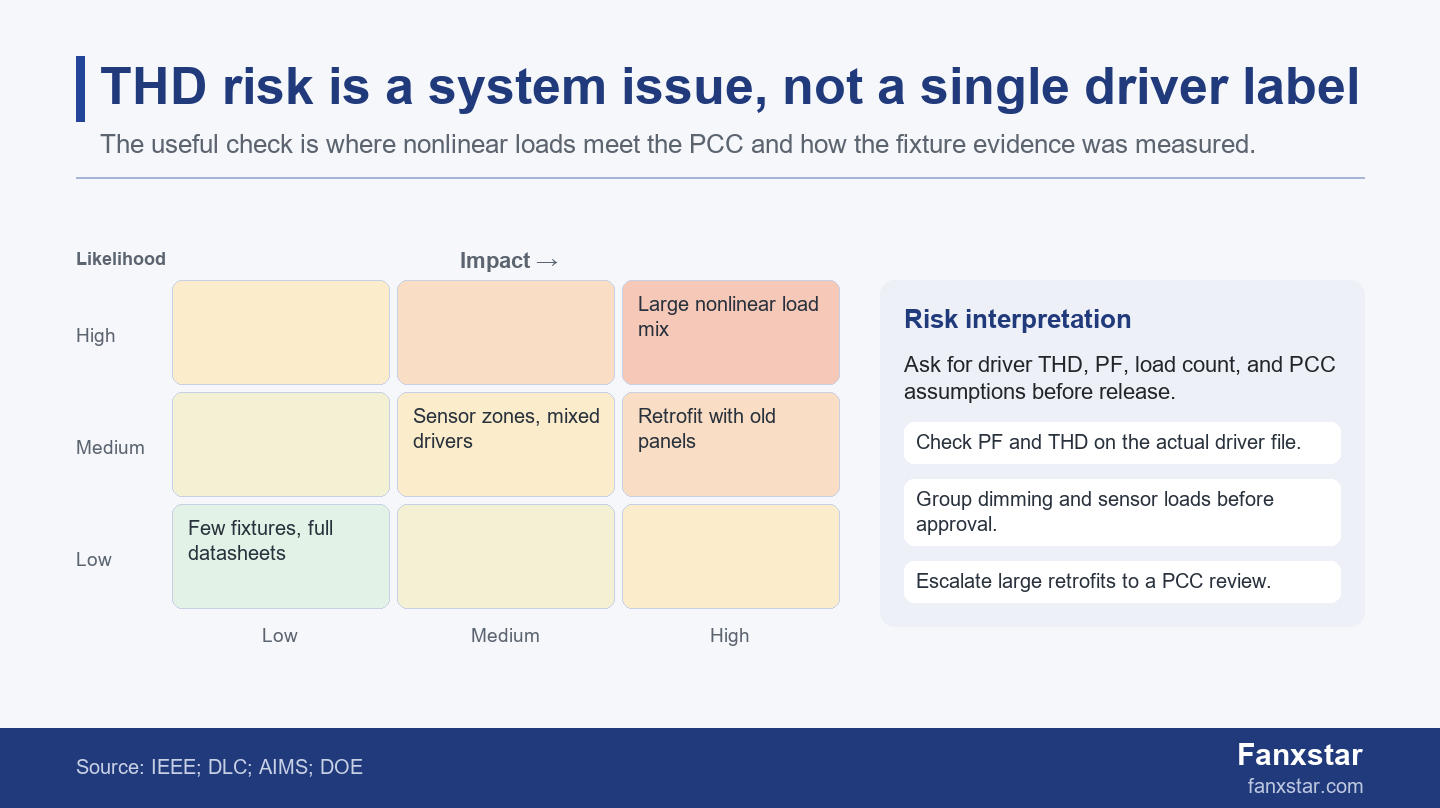

L'échelle et le mode de fonctionnement modifient le risque
Un entrepôt équipé de 20 luminaires n'est pas comparable à une usine de production qui en compte 2 000, de multiples zones de détection, des variateurs de secours et une forte consommation d'énergie. La variation d'intensité, la mise en veille, la commutation des capteurs et la charge partielle peuvent également modifier le comportement électrique. L'acheteur doit vérifier si les taux de distorsion harmonique (THD) et de facteur de puissance (PF) sont indiqués uniquement à pleine charge ou également selon les modes de fonctionnement réellement utilisés sur le site.
D'après notre analyse de ce scénario, le plafond de distorsion harmonique totale (THD) DLC applicable aux luminaires couverts qualifiés est de 20 %. D'après notre analyse de ce scénario, le facteur de puissance (PF) minimal DLC pour ces mêmes luminaires est de 0.9. D'après notre analyse de ce scénario, un point de raccordement principal (PCC) doit être identifié avant de pouvoir répondre à une question relative aux harmoniques au niveau de l'installation. D'après notre analyse de ce scénario, trois groupes de charges doivent être séparés : les drivers d'éclairage, les variateurs de moteurs et les charges d'alimentation de secours. D'après notre analyse de ce scénario, deux modes doivent être vérifiés lorsque la gradation ou la veille des capteurs est utilisée. D'après notre analyse de ce scénario, 10 % de la capacité de réserve du site peuvent disparaître si les charges non linéaires sont ignorées dans un tableau électrique compact. D'après notre analyse de ce scénario, un fichier de driver doit indiquer la tension, le PF, le THD et les conditions de test. D'après notre analyse de ce scénario, un plan de mesure doit définir l'emplacement et l'état de fonctionnement de l'analyseur.
Le mode de fonctionnement est souvent négligé car les devis d'éclairage sont établis en fonction du nombre de luminaires. Un projet compatible avec des capteurs peut faire fonctionner de nombreux luminaires à pleine puissance lors des changements d'équipe et à puissance réduite pendant les périodes d'inactivité. Un projet avec alimentation de secours peut inclure des circuits de charge. Un projet de contrôle intelligent peut introduire de nombreux états de veille à faible consommation. Ces modes doivent être précisés avant que l'acheteur ne considère une seule valeur de driver à pleine charge comme la solution définitive.
Questions à poser avant d'approuver l'installation de luminaires LED
Demandez les données THD et PF dans la même demande de preuves.
Le facteur de puissance et le taux de distorsion harmonique (THD) sont souvent indiqués côte à côte car ils influent tous deux sur la consommation de courant du haut-parleur. Un facteur de puissance élevé n'implique pas automatiquement une faible distorsion, et un faible THD, sans indication des conditions de fonctionnement, peut s'avérer insuffisant. L'acheteur doit demander ces deux valeurs, la tension d'entrée, les conditions de charge et vérifier si ces valeurs s'appliquent précisément au haut-parleur utilisé dans le banc d'essai de production.
Les recommandations du DOE FEMP concernant les luminaires LED sont utiles car elles permettent de limiter le dossier d'approvisionnement au niveau du luminaire. Pour les projets Fanxstar, ce dossier doit identifier le driver, le module de secours, le capteur, l'interface de gradation et les éléments de substitution susceptibles de rouvrir la question des preuves.
Les exigences techniques relatives à l'éclairage à semi-conducteurs DLC apportent un autre éclairage précieux en matière d'approvisionnement : les programmes de qualification comparent des catégories de produits définies et leurs performances déclarées. Par conséquent, les acheteurs ne doivent pas regrouper des luminaires différents sous une même hypothèse électrique. Un luminaire étanche à la vapeur avec un driver, un luminaire industriel avec un autre driver et un luminaire de secours avec un circuit sur batterie doivent chacun faire l'objet d'une documentation distincte.
Distinguer la qualification des produits de la conformité des installations
Un luminaire peut satisfaire aux exigences de qualification du produit tout en nécessitant une inspection des installations. Il n'y a pas contradiction. La qualification du produit vérifie le luminaire. La conformité des installations évalue le nombre de charges non linéaires fonctionnant simultanément, leurs points de raccordement et les exigences du fournisseur d'énergie ou de la norme du projet au niveau du point de jonction principal (PCC).
Le résumé EUR-Lex relatif aux sources lumineuses distingue les règles de produit concernant les sources lumineuses et les appareillages de commande des décisions d'installation plus générales. Les acheteurs industriels doivent adopter la même approche pour les données électriques : la méthode de test, les conditions de fonctionnement et la version du produit sont tout aussi importantes que le pourcentage indiqué sur la fiche technique.
L'évaluation des installations doit également préciser les suites données à l'approbation. Si le fournisseur change le driver en raison de sa disponibilité, si l'entrepreneur change le variateur, ou si le site ajoute un circuit alimenté par un groupe électrogène, l'hypothèse initiale peut devenir obsolète. Un dossier d'achat pratique inclut une règle de substitution, et pas seulement une valeur de conformité.
Langage de demande de devis Fanxstar pour les projets sensibles au THD
Signalez au fournisseur tout environnement électrique sensible.
Le taux de distorsion harmonique (THD) doit être mentionné dans la demande de devis lorsque le projet utilise de nombreux luminaires, un générateur, un système d'alimentation sans coupure (UPS), une salle informatique, une installation avec de nombreux variateurs de fréquence, un système de tunnel, un système d'éclairage de secours ou un système de contrôle de gradation par capteur. Parmi les solutions Fanxstar pertinentes, citons les systèmes de contrôle d'éclairage LED pour les installations industrielles , l'éclairage pour centres de données basé sur l'IA et la gamme de produits d'éclairage de secours LED.
La demande de devis doit préciser le modèle du driver, la plage de tension d'entrée, le facteur de puissance (PF), le taux de distorsion harmonique (THD), le mode de gradation, l'option de secours, le comportement en veille des capteurs, le nombre de charges par circuit et si les substitutions nécessitent une autorisation. Si l'installation requiert une évaluation IEEE 519, l'ingénieur électricien doit définir le point de raccordement au réseau (PCC) et le plan de mesure. Le fournisseur d'éclairage doit fournir des preuves de conformité du produit et non prétendre certifier l'ensemble du réseau.
Une formulation utile pour une demande de devis est la suivante : veuillez indiquer le facteur de puissance (PF) et le taux de distorsion harmonique (THD) du courant d'entrée du driver de production exact, à la tension et au mode de fonctionnement spécifiés, et confirmer si le remplacement d'un driver, d'un capteur, d'un module de secours ou d'un variateur modifie le dossier technique. Cette formulation empêche qu'une valeur de catalogue générique soit considérée comme un enregistrement technique figé.
Approuvez le pilote définitif, pas un pilote provisoire.
Pour les luminaires personnalisés ou adaptés à une plateforme, utilisez le service ODM d'éclairage LED personnalisé de Fanxstar afin de définir précisément le driver, le capteur, le module d'urgence, le câblage et l'étiquetage avant l'approbation de l'échantillon. Un échantillon utilisant un driver et un produit utilisant un autre driver ne doivent pas se baser sur les mêmes données de THD/PF sans vérification préalable.
La règle d'achat finale est claire : considérez le THD comme un élément essentiel du dossier de sortie lorsque la quantité d'éclairage, la complexité du système de contrôle ou la sensibilité du réseau sont élevées. Demandez d'abord des données probantes au niveau du produit ; effectuez une étude de la qualité de l'énergie au niveau de l'installation lorsque les limites électriques rendent les données du produit insuffisantes.
Cette règle est pratique pour les équipes d'achat car elle permet de garder le contrôle sur les coûts, les délais et les responsabilités. Les données relatives au produit peuvent être recueillies lors de l'approbation des échantillons. Les questions concernant l'étude des installations ne peuvent être abordées que pour les sites qui en ont besoin. L'erreur consiste à attendre l'installation pour se rendre compte que les données relatives aux haut-parleurs, la charge des panneaux et les attentes en matière de consommation d'énergie n'ont jamais été discutées conjointement.
QFP
Qu’est-ce que la distorsion harmonique totale dans l’éclairage LED ?
Le taux de distorsion harmonique (THD) décrit l'écart entre la forme d'onde du courant ou de la tension et la sinusoïde fondamentale. Dans l'éclairage LED, il provient généralement des drivers électroniques et son importance augmente lorsque de nombreux luminaires et autres charges non linéaires partagent le même réseau électrique. Les questions pertinentes pour l'acheteur concernent la valeur du driver, les conditions de fonctionnement et le lieu d'évaluation du système.
Un taux de distorsion harmonique (THD) de 20 % est-il acceptable pour les luminaires LED ?
La norme DLC V5.1 exige un taux de distorsion harmonique (THD) maximal de 20 % et un facteur de puissance d'au moins 0.9 pour les luminaires admissibles. Selon le point de raccordement au réseau (PCC), la composition de la charge, les exigences du fournisseur d'électricité et la conception électrique, un projet peut nécessiter des limites plus strictes ou une étude de la qualité de l'énergie électrique. Il est important de noter que la valeur de 20 % est une référence pour la sélection des produits et non une garantie universelle.
Un pilote de LED à faible THD garantit-il la conformité à la norme IEEE 519 ?
Un circuit de commande à faible distorsion harmonique totale (THD) est utile, mais ne garantit pas à lui seul la conformité à la norme IEEE 519 au niveau de l'installation. La norme IEEE 519 évalue la distorsion au point de couplage commun ; il est donc nécessaire d'examiner également le nombre de luminaires, les autres charges non linéaires et les modes de fonctionnement. Les données relatives au circuit de commande sont indispensables, mais c'est le périmètre de l'installation qui détermine si une analyse plus approfondie est requise.
Que doivent demander les acheteurs de Fanxstar dans une demande de devis sensible au THD ?
Les acheteurs doivent demander le modèle exact du driver, la tension d'entrée, le facteur de puissance, le THD, le mode de variation d'intensité, l'option de secours, le comportement du capteur, le nombre de charges et la règle de substitution. Si l'installation est sensible, l'acheteur doit également consulter l'ingénieur électricien pour définir le point de raccordement au réseau (PCC) et le plan de mesure. Cela permet de dissocier les caractéristiques techniques du produit Fanxstar de l'évaluation de l'ingénieur concernant l'installation.
