Le calcul du nombre maximal de luminaires LED par disjoncteur ne se limite pas à la division de l'ampérage du disjoncteur par la puissance nominale en watts. Les drivers LED peuvent générer un bref courant d'appel à la mise sous tension, et cette impulsion de démarrage peut déclencher le disjoncteur même lorsque la charge en régime permanent semble acceptable. Le nombre maximal de luminaires admissibles dépend des caractéristiques du courant d'appel du driver, du type de disjoncteur, de sa courbe de déclenchement, de la tension, du facteur de puissance, du câblage, du groupement des luminaires et d'une vérification par un électricien qualifié.
Selon les recommandations d'achat du FEMP concernant les luminaires LED commerciaux et industriels , ces derniers sont considérés comme des produits finis. En revanche, selon les recommandations de la GSA relatives à l'éclairage et aux systèmes de contrôle LED , les mises à niveau vers des solutions LED doivent prendre en compte les systèmes de contrôle et le coût du cycle de vie. Concrètement, le nombre de luminaires dépend du système lui-même : le driver, le disjoncteur, la séquence de contrôle et la mise en service sur site doivent être cohérents.
Points clés à retenir
- Ne calculez pas le nombre de luminaires LED par disjoncteur en vous basant uniquement sur la puissance continue ; le courant d’appel au démarrage peut être le facteur limitant.
- Demandez au fournisseur la valeur de crête du courant d'appel du driver, la durée d'impulsion, le courant continu, le facteur de puissance et si tous les luminaires démarrent simultanément.
- Le choix des disjoncteurs et le nombre de circuits doivent être vérifiés par un électricien qualifié de la région, conformément aux normes en vigueur.
- Fanxstar peut apporter son soutien à la partie éclairage en définissant les données des pilotes, le groupe de contrôle, la plateforme des luminaires et en fournissant des exemples de preuves pour le projet.
Le nombre de luminaires dépend du courant et de la protection.
Vérifier séparément la charge en cours et le comportement au démarrage
La vérification de la charge nominale est classique : puissance totale des luminaires (en watts), tension d'alimentation, facteur de puissance, capacité du circuit et règles de charge continue, le cas échéant. Cette vérification indique à l'acheteur si le circuit peut supporter les luminaires une fois en fonctionnement. Elle ne répond pas à la question du démarrage. Lorsque plusieurs drivers LED s'allument simultanément, les condensateurs internes peuvent générer une brève impulsion de courant bien supérieure au courant continu.
Conformément aux exigences techniques de DLC relatives à l'éclairage à semi-conducteurs , les produits LED sont évalués selon des critères techniques et des procédures de reporting définis. Pour la planification du courant d'appel, l'acheteur doit exiger les mêmes preuves : ne pas se contenter de la puissance du luminaire. Demandez le modèle du driver et les données relatives au courant d'appel pour la version exacte du luminaire faisant l'objet du devis.
Une règle empirique approximative peut être utile pour l'établissement du budget initial, mais elle ne doit pas servir de base à la conception électrique finale. Les courbes de déclenchement des disjoncteurs, l'impédance d'alimentation, la température, les tolérances des drivers et la séquence de commutation peuvent modifier le résultat. Un ingénieur de chantier ou un électricien qualifié doit déterminer la conception finale du circuit. Le fournisseur est responsable de fournir des données précises sur les luminaires et les drivers.
Une formule simple n'est que le point de départ.
Pour une charge stable, un acheteur peut estimer le courant total en divisant la puissance totale (en watts) par la tension, corrigée du facteur de puissance si les données nécessaires sont disponibles. Par exemple, 20 luminaires de 100 W chacun représentent une charge connectée de 2 000 W. Sur une alimentation de 230 V, le courant simple avant correction du facteur de puissance est d'environ 8.7 A. Cette estimation peut sembler fiable sur le papier, mais elle ne dit rien sur le risque de déclenchement du disjoncteur par 20 drivers mis en marche simultanément.
Selon les recommandations ENERGY STAR pour la modernisation de l'éclairage , le passage aux LED peut réduire la consommation d'électricité dans les bâtiments commerciaux. Toutefois, ce gain énergétique ne doit pas inciter les acheteurs à négliger le comportement du système électrique au démarrage. Même à faible charge, la surtension au démarrage peut être importante, notamment lorsque plusieurs modules sont activés simultanément depuis une même zone de commande.

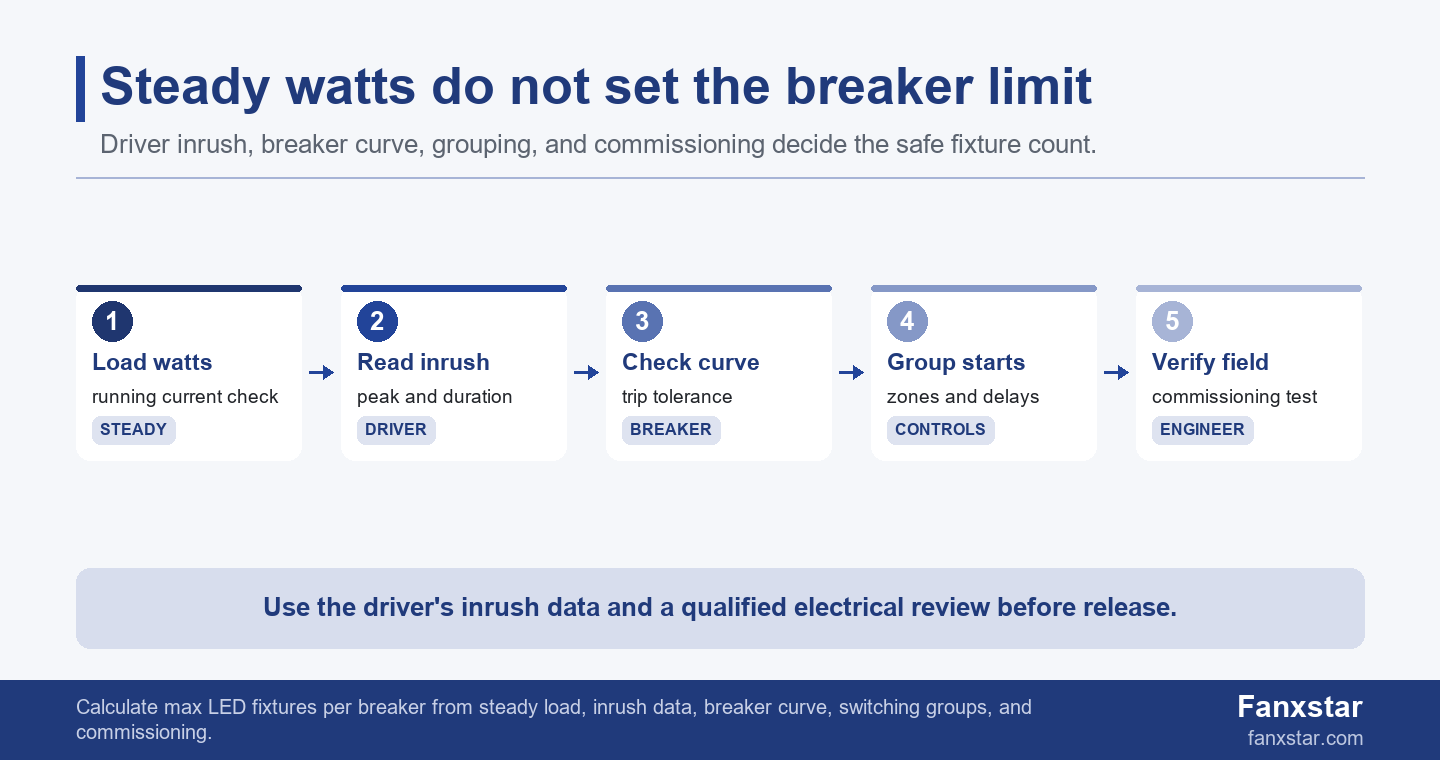

| Etape | Que collecter | Pourquoi cela compte |
|---|---|---|
| 1. Courant continu | puissance de l'appareil, tension, facteur de puissance | Vérifie la charge en cours d'exécution, mais pas le risque de déclenchement au démarrage. |
| 2. Données d'afflux | courant de crête et durée d'après la fiche technique du pilote | révèle une contrainte de démarrage sur le disjoncteur |
| 3. Courbe de rupture | type, cote, courbe de déplacement, examen du code local | décide de la quantité d'impulsion courte qu'elle peut tolérer |
| 4. Séquence de commutation | départ simultané ou groupes échelonnés | modifie le nombre de pilotes qui partent ensemble |
Quelles données demander au fournisseur de luminaires ?
Demandez des données au niveau du pilote, et pas seulement la puissance du luminaire.
Le fournisseur doit préciser le modèle du driver LED, la plage de tension d'entrée nominale, le courant d'entrée continu, le facteur de puissance, le taux de distorsion harmonique (le cas échéant), le courant de crête d'appel, la durée d'appel et le nombre maximal de drivers recommandé par disjoncteur, si le fabricant le fournit. Si le luminaire est compatible avec différents drivers, la réponse doit se référer au driver exact présent dans l'échantillon cité.
Conformément aux recommandations d'achat de luminaires LED du FEMP , les acheteurs doivent comparer les luminaires complets au sein de catégories commerciales et industrielles définies. Le calcul du courant d'appel étend ce principe : le corps du luminaire, le driver, les commandes et le câblage doivent être considérés comme un seul et même produit. Si le driver est modifié après validation de l'échantillon, le calcul du courant d'appel doit être revu.
Les acheteurs doivent également se renseigner sur la présence d'une protection contre les surtensions intégrée au luminaire, sur le type d'alimentation (isolée ou non), sur l'impact de la variation d'intensité ou de la commande par capteur sur le comportement au démarrage, et sur le mode de commande (interrupteur mural, contacteur, relais, capteur ou panneau de commande). Ce mode de commande détermine le nombre d'alimentations simultanées.
Les commandes peuvent réduire ou aggraver le stress au démarrage
Si tous les équipements d'une allée d'entrepôt démarrent simultanément, la surtension est concentrée. Si les groupes démarrent par paliers, le disjoncteur peut détecter une surtension cumulée plus faible. Cependant, ce démarrage par paliers doit être planifié avec soin. Un agencement aléatoire de capteurs, de relais et de commandes manuelles peut engendrer des comportements erratiques, notamment après une coupure de courant lorsque de nombreuses zones redémarrent simultanément.
Selon les recommandations de la GSA concernant l'éclairage et les commandes LED , ces éléments doivent être considérés conjointement et non séparément. Le courant d'appel représente un enjeu non seulement énergétique, mais aussi de fiabilité. L'acheteur doit connaître le comportement des détecteurs de présence, des variateurs, des circuits de secours et des panneaux de commande lors de la mise sous tension.
Pour les grands projets, l'acheteur peut demander une recommandation concernant le démarrage progressif : quels équipements démarrent simultanément, s'il faut prévoir un délai entre les rangées et si les zones d'urgence ou de sécurité ont un fonctionnement distinct. La séquence exacte doit être validée localement, mais la préciser dans la demande de devis empêche le fournisseur de supposer un démarrage simultané de tous les équipements.
Comment élaborer un calcul pratique du nombre de luminaires par disjoncteur
Utilisez une feuille de calcul prudente avant la conception finale.
Une feuille de calcul utile comporte au moins 10 champs : modèle du luminaire, modèle du driver, tension d'entrée, courant d'entrée continu, puissance du luminaire, facteur de puissance, pic de courant d'appel, durée du courant d'appel, calibre du disjoncteur, courbe du disjoncteur, nombre de luminaires mis en marche simultanément et séquence de commande. La feuille de calcul doit distinguer les résultats de la validation ou de l'échec en charge continue de l'analyse du courant d'appel. Les regrouper sur une seule ligne masque le risque réel.
Conformément aux directives de l'Administration du commerce international relatives à la documentation d'importation , les dossiers d'expédition peuvent comprendre plusieurs documents pour une même importation. Les acheteurs de luminaires doivent veiller à ce que les calculs électriques soient consignés dans un seul et même document. L'échantillon approuvé, le modèle de driver, la nomenclature, le schéma de circuit, la liste de colisage et la facture ne doivent pas décrire différentes versions du luminaire.
Une fiche de calcul prudente doit également indiquer les éléments inconnus. Si l'acheteur ignore la courbe du disjoncteur, la longueur du câble, l'impédance d'alimentation, la température ambiante ou si tous les luminaires redémarrent simultanément après une coupure de courant, le nombre de luminaires doit être considéré comme provisoire. Le fournisseur peut fournir des données sur le circuit de commande, mais il appartient à l'ingénieur local de les interpréter pour prendre une décision concernant le circuit.
Pour une comparaison préliminaire des offres, l'acheteur peut demander à chaque fournisseur d'indiquer le nombre maximal de luminaires recommandé par disjoncteur pour un type de disjoncteur et une tension donnés, puis de préciser les hypothèses qui sous-tendent ce nombre. Un fournisseur qui fournit un nombre sans données sur le courant d'appel, le modèle de driver ou les hypothèses de commutation donne une réponse insuffisante.
Confirmer la conception finale localement
Conformément aux directives de l'Administration du commerce international , les règles et la documentation relatives aux importations varient selon le pays et le type de produit. La conception des circuits électriques dépend également des normes locales et de l'expertise d'un professionnel. Fanxstar, comme tout fournisseur d'éclairage, peut fournir des données techniques sur les luminaires, mais l'acheteur ne doit pas considérer un article de blog ou un devis de fournisseur comme un substitut à une étude électrique réalisée localement.
Conformément aux directives de la SBA relatives aux lois sur l'importation et l'exportation , les entreprises doivent maîtriser la réglementation en vigueur avant toute vente internationale. Il est essentiel que les luminaires LED importés soient accompagnés des données de leurs pilotes, nécessaires à l'homologation locale et à la vérification de leur installation. L'absence de ces données peut retarder l'installation, même si la livraison physique est effectuée dans les délais.
L'analyse finale doit également tenir compte des événements survenus après la première journée. Si le disjoncteur approche de sa limite, le remplacement ultérieur d'un driver, l'ajout de luminaires, un démarrage à froid ou un changement de tableau de commande peuvent provoquer des déclenchements intempestifs. Un acheteur qui consigne les hypothèses initiales peut identifier les changements nécessaires au niveau du projet justifiant une nouvelle analyse du circuit, au lieu d'incriminer le luminaire après l'extension du site.
Conformément aux directives de l'Administration du commerce international relatives aux documents spécifiques , certains produits peuvent nécessiter des certificats supplémentaires ou une documentation particulière. Dans le cadre de projets d'éclairage LED, l'acheteur doit déterminer avant l'expédition si les documents relatifs aux circuits, aux drivers, aux systèmes d'éclairage de secours, à la gradation ou à l'homologation du marché doivent figurer dans le dossier de livraison.
Où Fanxstar s'intègre dans la planification des arrivées
Fournissez à Fanxstar les hypothèses de circuit et de contrôle.
Fanxstar propose des solutions d'éclairage linéaire LED , des produits d'éclairage LED résistants aux intempéries , des éclairages LED à détecteur de mouvement et un service ODM d'éclairage LED sur mesure . Pour une recommandation optimale, l'acheteur doit préciser la tension d'alimentation, la puissance cible, le nombre de luminaires, les zones prévues, le plan de détection, les besoins en éclairage d'urgence et si les luminaires sont installés simultanément ou par groupes.
Pour les projets d'entrepôts, de parkings, de tunnels et d'installations industrielles, la planification du courant d'appel doit être effectuée avant la production en série. Si l'acheteur modifie ultérieurement le driver, le capteur ou le mode de contrôle, le schéma de circuit devra peut-être être revu. C'est pourquoi le modèle de driver et les données relatives au courant d'appel doivent figurer dans le dossier d'approbation de l'échantillon, et non pas seulement dans un courriel envoyé après le déclenchement d'un disjoncteur sur site.
S'il s'agit d'une rénovation, l'acheteur peut consulter la liste de vérification pour la planification de la rénovation LED et le guide des commandes d'éclairage LED . Les circuits existants peuvent limiter le nombre de luminaires, et le produit le plus facile à installer n'est pas forcément le plus fiable.
Veillez à ce que la recommandation finale soit fondée sur des preuves.
Une formulation utile pour une demande de devis Fanxstar est la suivante : « Veuillez indiquer le luminaire avec le modèle de driver, le courant d'entrée continu, le courant d'appel maximal et sa durée, le nombre maximal de luminaires recommandé par disjoncteur selon les hypothèses spécifiées, ainsi que le groupement de commande requis. » Cette formulation définit clairement les données requises pour le fournisseur d'éclairage, tout en laissant la conception finale du circuit à l'expert local qualifié.
L'acheteur doit également vérifier si le nombre de luminaires indiqué prend en compte un démarrage à froid, un redémarrage à chaud, une mise sous tension simultanée ou un démarrage par étapes. Ces conditions peuvent engendrer des résultats différents. Si le site est équipé de circuits de secours, de contacteurs ou d'un système de commutation centralisé, les conditions de démarrage après rétablissement du courant peuvent être les plus défavorables. Il convient d'examiner ce scénario défavorable avant toute livraison importante.
Le nombre de luminaires doit être recalculé à chaque modification d'une variable du projet. Un driver différent, un disjoncteur différent, un module d'arrêt d'urgence ajouté, un relais de détection ajouté, une tension modifiée, une longueur de circuit plus importante ou un groupe de démarrage plus grand peuvent invalider le nombre précédent. Le nombre de luminaires approuvé doit être considéré comme une hypothèse de projet maîtrisée, et non comme une valeur nominale standard.
Lorsque le nombre de luminaires, les données des drivers, les hypothèses relatives aux disjoncteurs et la séquence de commutation sont consignés simultanément, l'acheteur peut éviter l'erreur fréquente consistant à considérer la puissance en watts comme l'unique caractéristique de l'installation électrique. Il en résulte un projet d'éclairage plus sûr et plus facile à mettre en service.
QFP
Pourquoi les luminaires LED peuvent-ils faire disjoncter le disjoncteur au démarrage ?
Les drivers LED peuvent générer un courant d'appel bref à la mise sous tension, souvent supérieur à leur courant de fonctionnement normal. Si plusieurs drivers démarrent simultanément, l'impulsion combinée peut déclencher un disjoncteur, même lorsque la charge de fonctionnement normale semble acceptable. Le fournisseur doit fournir les données techniques des drivers et le circuit final doit être vérifié localement.
Puis-je calculer le nombre maximal de luminaires LED en fonction de leur puissance en watts uniquement ?
La puissance est nécessaire pour la vérification en régime permanent, mais insuffisante pour le calcul définitif du nombre de luminaires. Elle ne tient pas compte du courant d'appel, de la durée d'impulsion, de la courbe du disjoncteur, du groupement des commandes, de la tension ni des exigences des normes locales. La conception finale du circuit doit être vérifiée par un électricien qualifié.
Quelles données le fournisseur de LED doit-il fournir ?
Le fournisseur de LED doit indiquer la puissance du luminaire (en watts), le modèle de driver, la plage de tension d'entrée, le courant d'entrée continu, le facteur de puissance, le courant d'appel maximal, la durée du courant d'appel, le nombre maximal de drivers recommandé par disjoncteur (le cas échéant) et préciser si des commandes ou des capteurs modifient le comportement au démarrage. La réponse doit être liée au driver spécifié.
Comment les dispositifs de contrôle peuvent-ils réduire les problèmes de courant d'appel ?
Les commandes peuvent s'avérer utiles lorsque les luminaires démarrent par groupes échelonnés plutôt qu'en même temps. La séquence de démarrage doit être conçue et mise en service avec soin, notamment après le rétablissement du courant, car un démarrage simultané non contrôlé peut entraîner le même risque de déclenchement du disjoncteur. L'acheteur doit consigner la séquence de démarrage prévue avant l'expédition.
